Печь-камин "Крепостная башня"

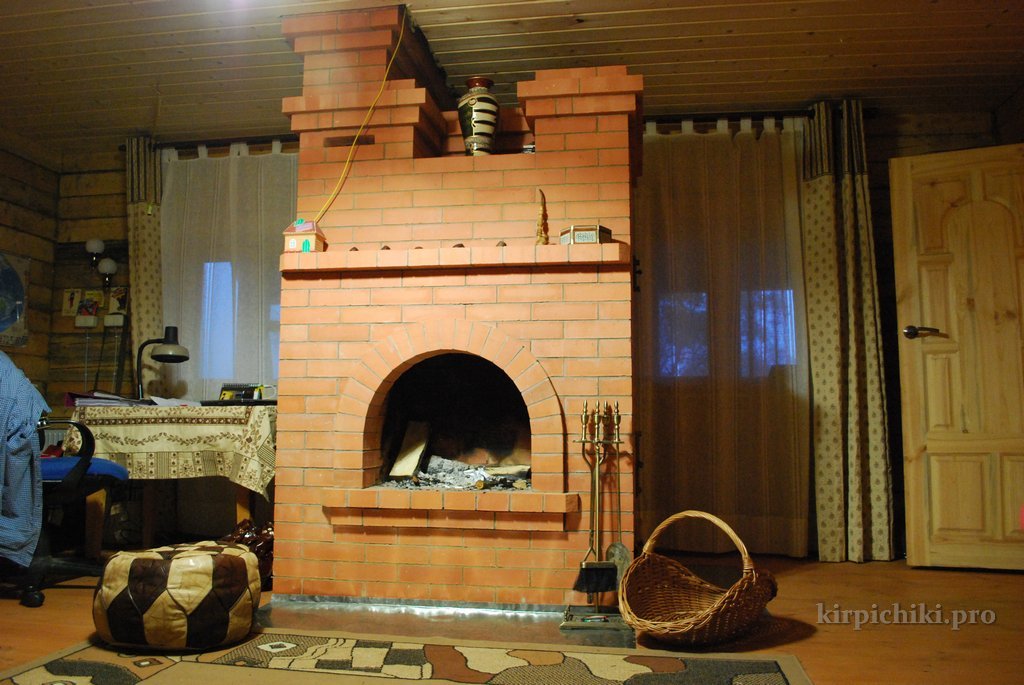

Печь-камин достаточно практичный выбор для тех, кто хочет не только обогреть дом или дачу, но также понимает эстетику открытого огня. Эта печь установлена в брусовом доме для постоянного проживания и отапливает площадь порядка 40 м2. Печь топят постоянно в течение всего отпительного периода, а камин используется "по случаю" - в выходные или по приезду гостей.

Это вторая версия печи-камина такой конструкции, первая была построена в 2005 году (порядовки опубликованы в журнале САМ 7/2006) и также успешно работает по настоящее время. Однако, за время работы выявились некоторые недостатки – в частности небольшие трещины в первом ярусе в районе заднего левого угла, что связано с локальным перегревом кладки в этом месте.

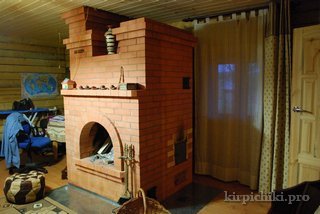

Печь-камином.
Печь c камином.
Каминопечь

В результате была добавлена футеровка лещадкой левой и задней стенок первого яруса печи. Перекрытие топливника изменено на независимое (ранее он перекрывался выпусками из внешних стенок печи). Изменено сечение и ориентация дымовой трубы, что связано исключительно с расположением балок перекрытия в доме. Перекрытие топочной дверки печи-камина заменено лучковым.

Общее описание печи-камина

Печь размером 5,5 на 4,5 кирпича (140 на 115 см), камин, шириной 2.5 кирпича (63 см), встроенный в печь, перекрыт полуциркульной аркой. Над камином имеется полка шириной 19 см. К особенностям печи-камина можно отнести интенсивный нижний прогрев и внешний вид, напоминающий крепостную башню с въездными воротами. Важно, что боковые стенки камина и его под нагреваются при топке печи, что увеличивает общую теплоотдачу и способствует равномерному прогреву кладки. Задвижка летнего хода упрощает растопку холодной печи.

Конвективная система

Печь построена по комбинированной конвективной схеме. Дымовые газы из хайла топки выходят в широкий Г-образный опускной канал и опускаются до первого ряда. Пройдя под каминным подом они попадают в подъемный канал, расположенный в правой стенке камина. Несмотря на большую его ширину (38 на 13 см) канал прогревается равномерно. Далее газы попадают в верхний ярус (колпак) со дна которого начинается дымовая труба сечением 38 на 13 см. Труба имеет две подвертки шириной по 13 см и высотой в два ряда. Перед задвижкой труба сводится к сечению в кирпич (25 на 13 см). Каминная труба также имеет сечение в кирпич, а в середине мансардного этажа обе трубы плавно сведены в одну, сечением в кирпич.

Конструкция камина

У камина имеется дымовой зуб высотой 6 рябов, выступающий над основной стенкой на три четверти кирпича. Зуб служит для предотвращения дымления камина (особенно это важно, для прямых каминов с небольшим дымосборником и ассиметрично расположенной трубой). Создавая в верхней части перекрытия небольшое заужение, зуб способствует образованию одинакового перепада давлений по всей ширине портала. В противном случае тяга в ближнем к трубе углу может быть больше, чем в дальнем (что будет заметно когда «много дыма и мало огня»). Кроме того заужение увеличивает скорость входящего в камин воздуха именно под перекрытием камина создавая как бы воздушную завесу, препятствующая выбросу дыма наружу. Эпюры скоростей воздуха на входе в камин можно найти в книге В. Н. Глухих «Камины».

Материалы для кладки печи

Красный - витебский печной кирпич, шамотный ШБ-8 и ША-6 (лещадка) богдановичского завода. Огнеупорный раствор – «Плитонит Суперкамин», Красный кирпич уложен на глино-цементный раствор состава цемент:шамотная глина:песок = 1:2:7. Труба сложена на глино-песчанном растворе из красной глины.

Печь-камин из кирпича: пошаговая кладка

Кладка печи-камина.

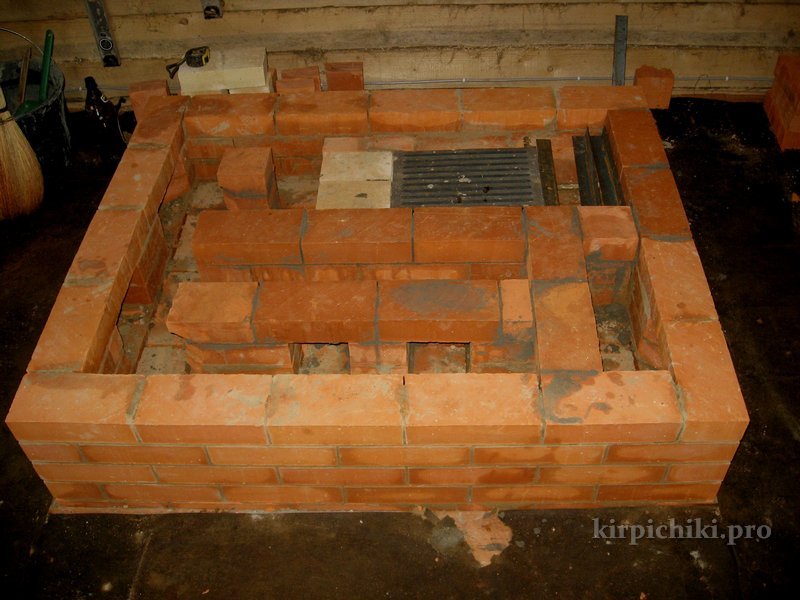

Четвертый ряд печи-камина. Установка колосниковой решетки 250 на 380 мм. в качестве передней опоры использован кусок арматуры д 20 мм. Колосник установлен на два ряда ниже топочной дверки. Шамотные кирпичи перед колосником будут уложены на металлические уголки и полосы. Металл охлаждается потоком входящего воздуха и может быть использован здесь без проблем.

В правом переднем углу - переточный канал с думя подвертками по 13 см и высотй в два ряда.

Кладка печи-камина. Под камина.

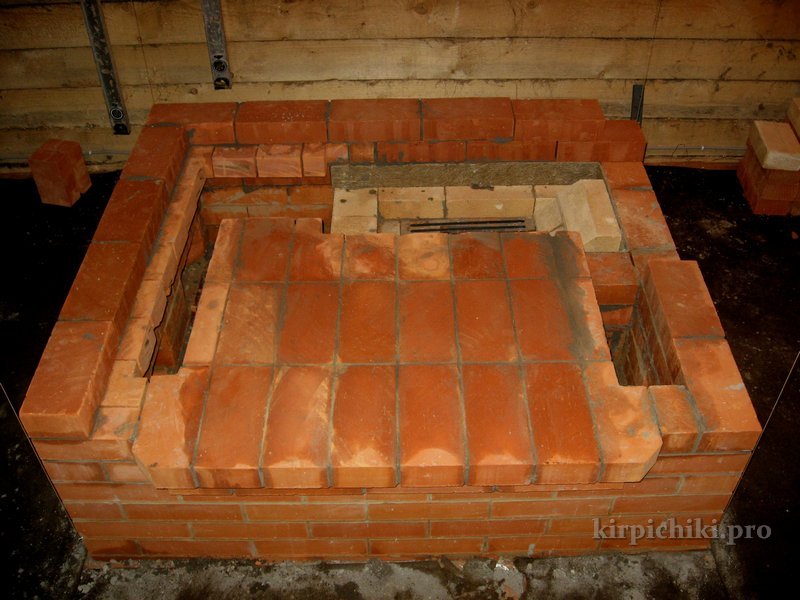

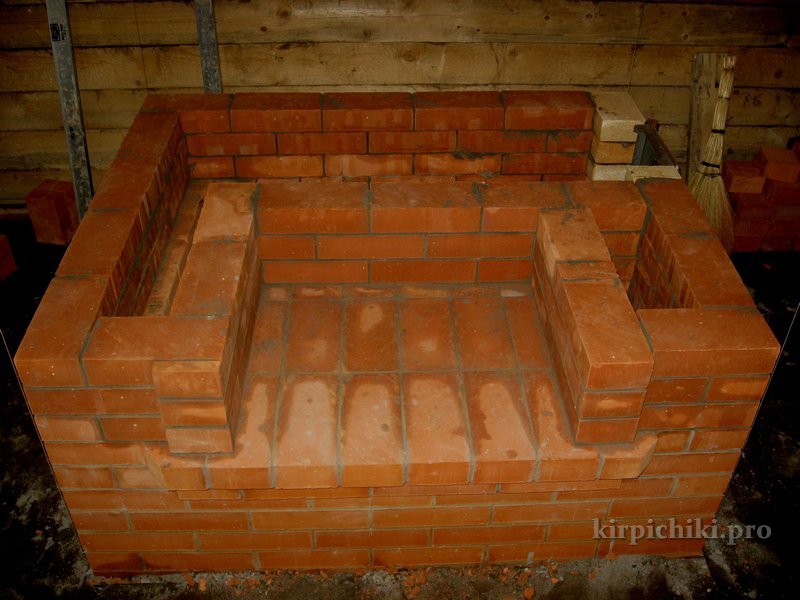

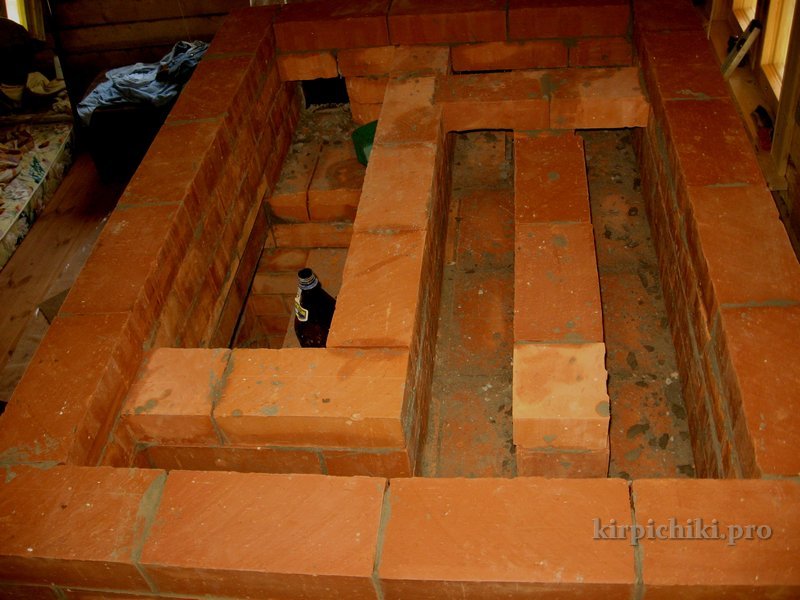

Кладка печей, шестой ряд. Под камина формируется двумя сплошными рядами 5 и 6 с полным перекрытием швов. Слева и слева сзади видны карнизы, шириной 4,5 см на которые будет установлена футеровка из лещадки (кирпич ША-6). Футеровка сделана не с первого ряда печи, а с шестого из соображений лучше прогреть низ печи. Однако это более усложняет конструкцию, нежели дает эффект - целесообразнее начать ее с первого ряда.

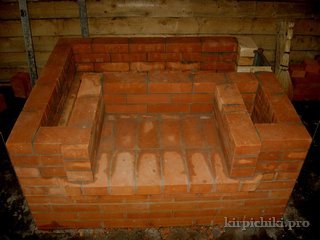

Кладка каминопечи. Топливник камина.

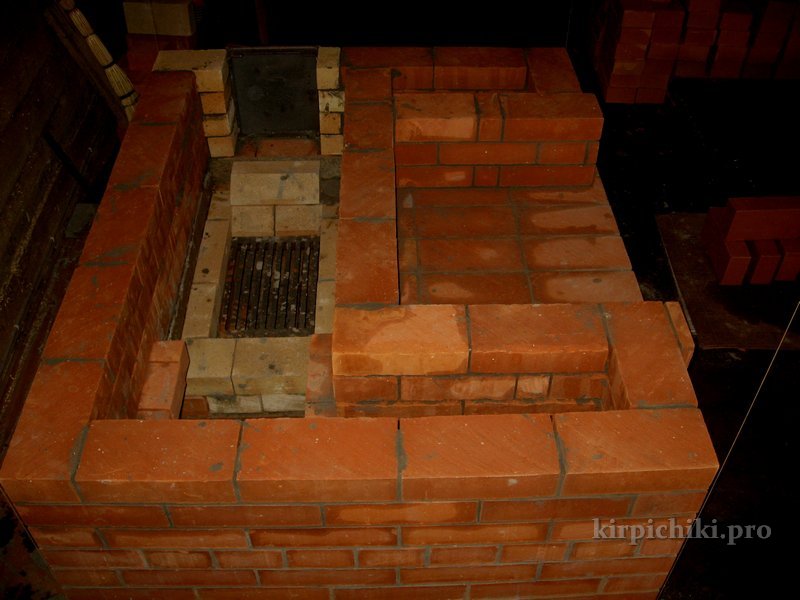

Девятый ряд печи-камина из кирпича. Формирование топливника камина. Установлена топочная дверка.

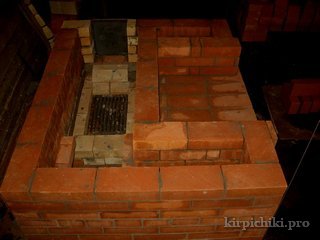

Печь с камином. колосники печи.
Девятый ряд печи, вид слева. Видны скосы из шамотного кирпича от топочной дверки к колоснику.
каминопечи кладка. карнизы под футеровку

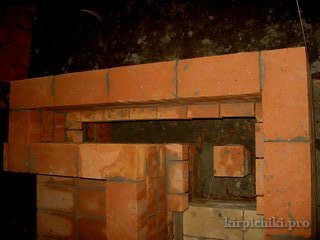

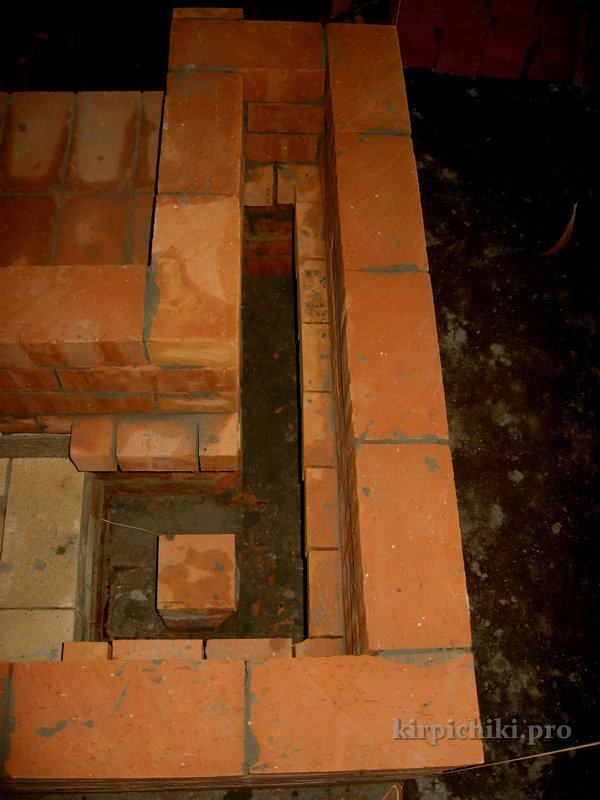

Карнизы под футеровку лещадкой и опорный столбик под рассечку.
печь-камин. кладка арки камина.

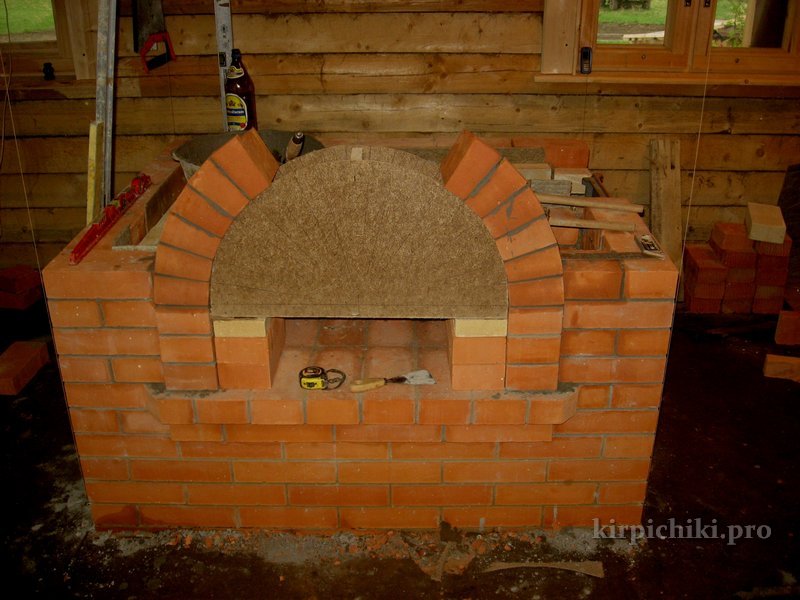

Кладка арки камина. Сначала изготавливается кружало из оргалита. Оно размечено таким образом, чтобы швы по бОльшей окружности арки были не более 5-7 мм, а количесво клиновых кирпичей при этом оказалось минимальным. Четное или нечетное оно получится никак не влияет на прочность арки. При кладке необходимо следить, чтобы наружная поверхность клиновых кирпичей находилась в одной плоскости, иначе при замыкании арки появиться ступенька. Клиновые кирпичи изготавливаются подпиливанием обычных с одной или двух сторон, в зависимости от величины клина.
каминопечь. арка камина

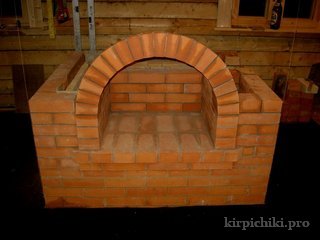

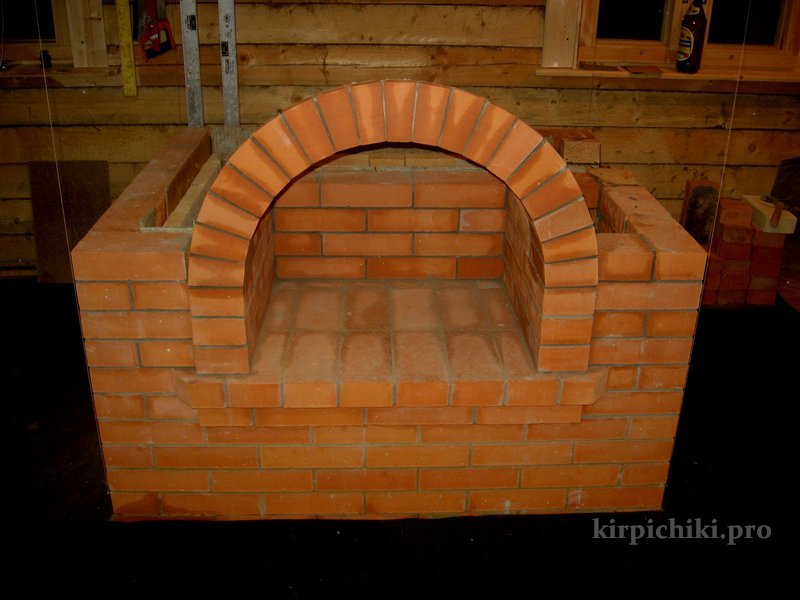

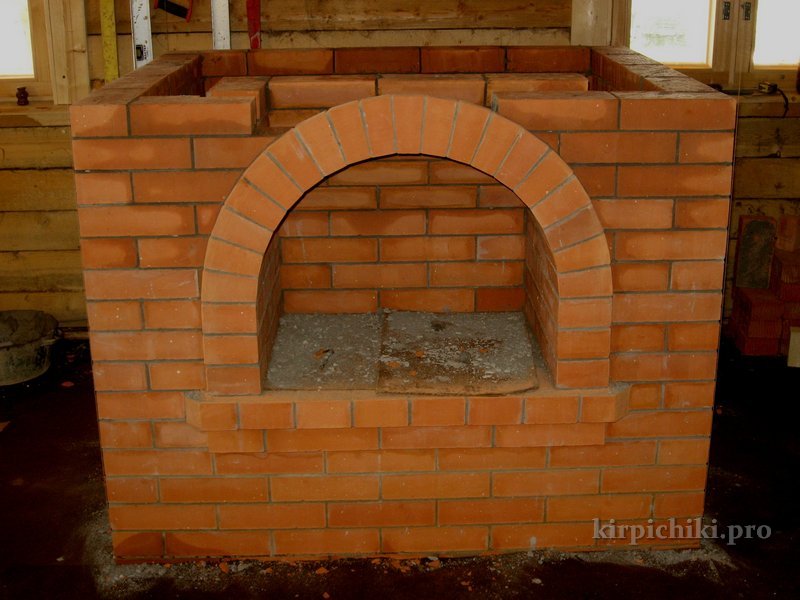

Арка камина готова. Кружала сняты.
каминопечи кладка. кладка  арки камина

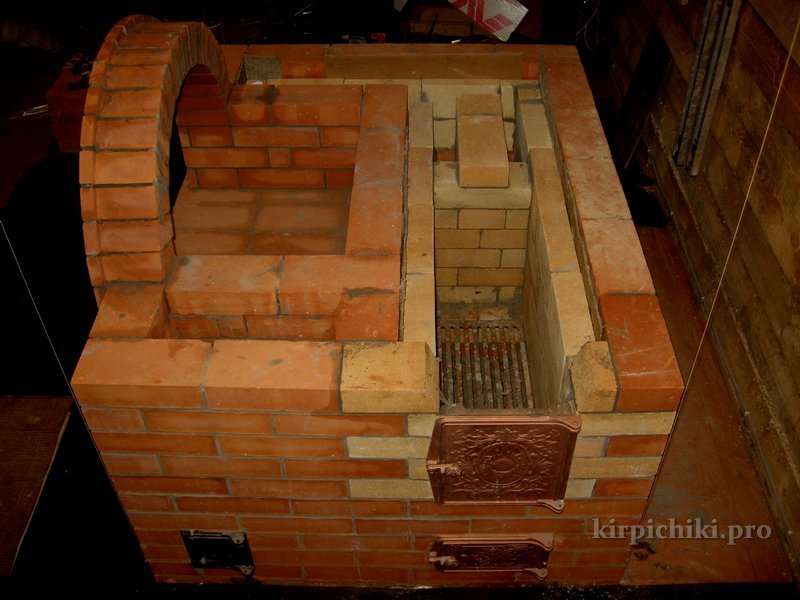

Клиновые кирпичи каминной арки имеют углубление, порядка 2 см, в которые заходит прилегающая кладка печи из кирпича. Это сделано для того, что бы избежать подгонки кладки к криволинейной поверхности арки.

Футеровка топливника выполнена шамотным кирпичем на ребро, а задней стенки лещадкой. Кладка вокруг топочной дверки сделана из шамотного кирпича. Красный кирпич в этом месте иногда крошится от температуры. Перевязка шамота с красным кирпичем не рекомендована в литературе, но в реальности их КТР не так сильно различаются чтобы это привело к фатальным последствиям. Можно защитить красную кладку и по другому - уголками из нержавеющей стали.

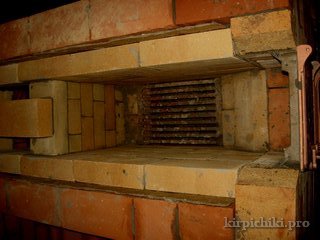

Кладка печей и каминов, топливник печи.

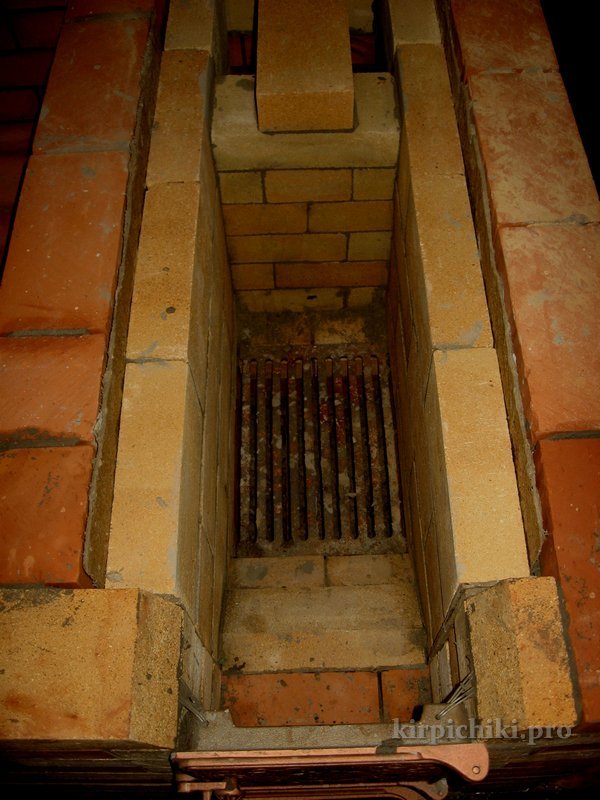

Вид сверху на топливник. Кладка шамотного кирпича выполнена на растворе Плитонит-Суперкамин, толщина швов не более 2 мм.

Топочная дверка закреплена в кладке нихромовой проволокой д 2 мм.

Печь с камином устройство.

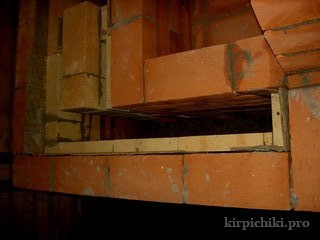

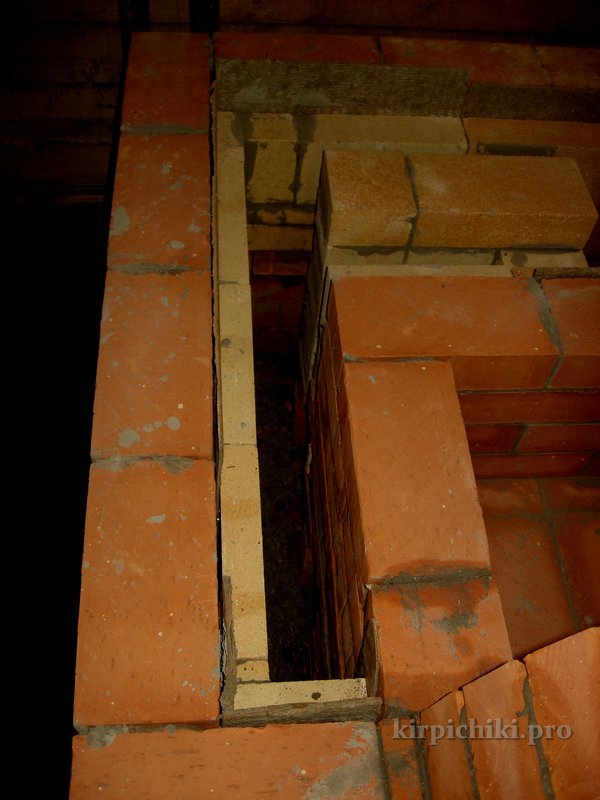

Футеровка левой наружной стенки печи. Швы нефутерованной внутренней стенки камина расчищены изнутри на 2-3 см. В данной конструкции офутеровать эту стенку невозможно - слишком сильно заузится канал. Поэтому для предотвращения трещинообразования швы со стороны канала расчищены. Кирпич прогревается изнутри сильнее чем снаружи (и расширяется сильнее изнутри), поэтому расшивка изнутри образует подобие термокомпенсационных швов.
каминопечь устройство

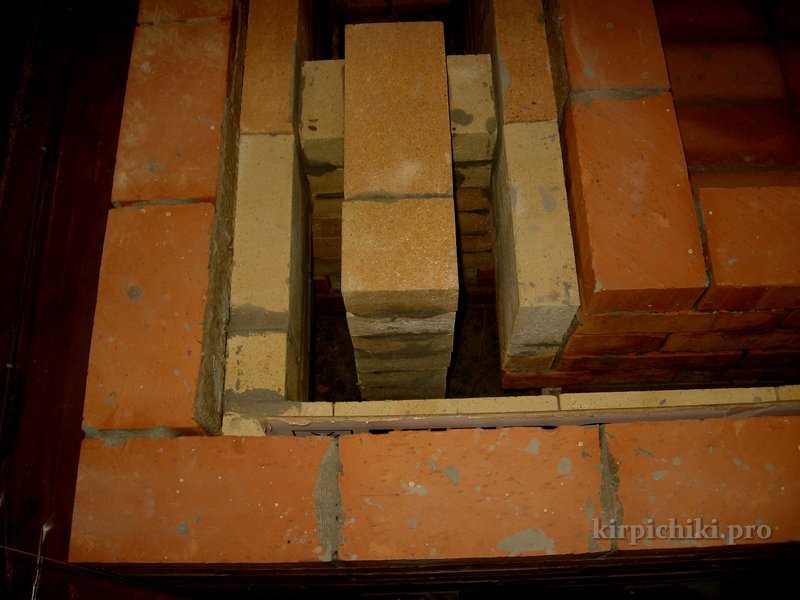

Рассечка за топливником.

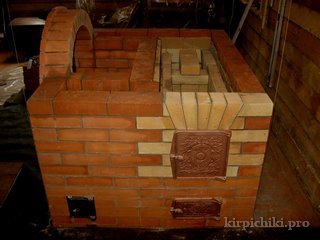

печь с камином устройство
Клинчатая перемычка топочной дверки. Ее элементы (а также пяты) изготовлены по кирпичному шаблону. Центральный клин изготавливается по месту.
печь с камином схема
Пятнадцатый ряд. С четвертого от пода камина ряда задняя стенка камина сдвигается вперед по 3 - 4 см для образования дымового зуба камина.
печь-камин устройство
Наклонная задняя стенка - дымовой зуб.

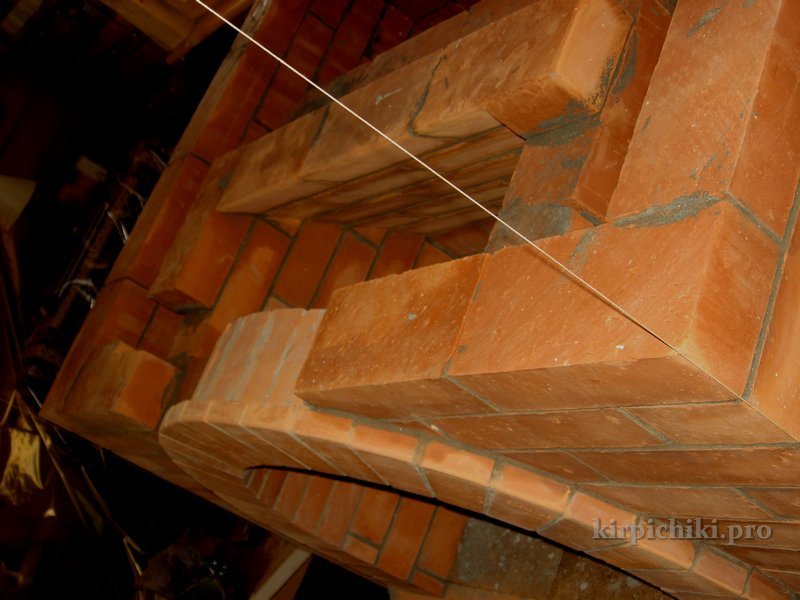

Для удобства кладки по углам печи по отвесу натягиваются тонкие резинки. Достоинство их (по сравнению с веревочками) в том, что их можно задевать сколько угодно раз - они возвратятся на место.

печь-камин схема

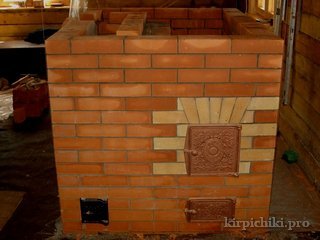

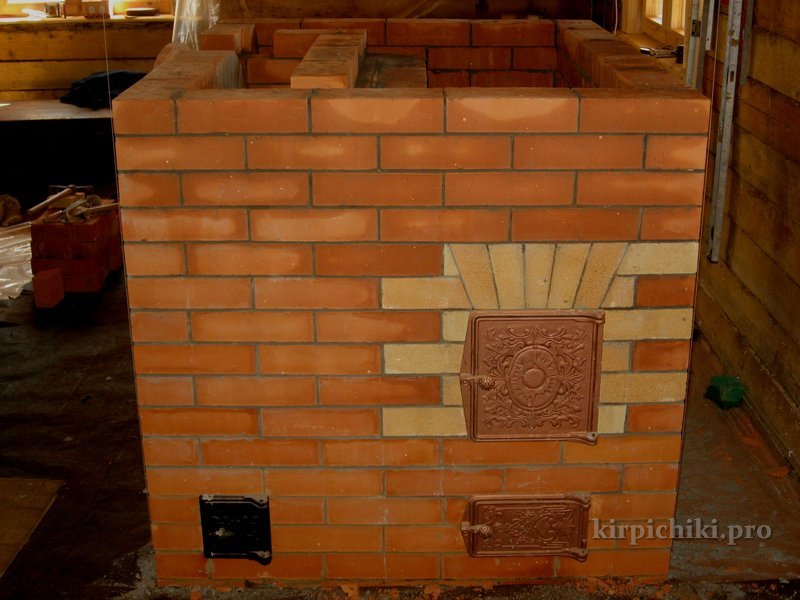

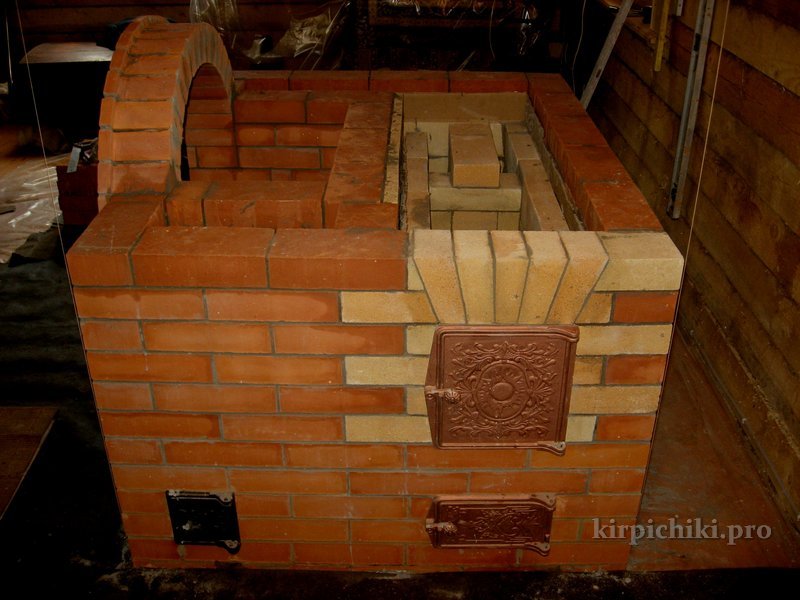

Пятнадцатый ряд кладки. Вид со стороны топочной дверки печи.
как сложить печь с камином

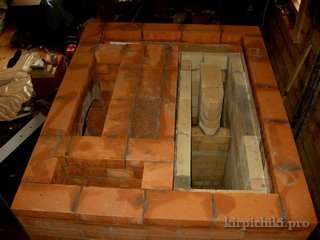

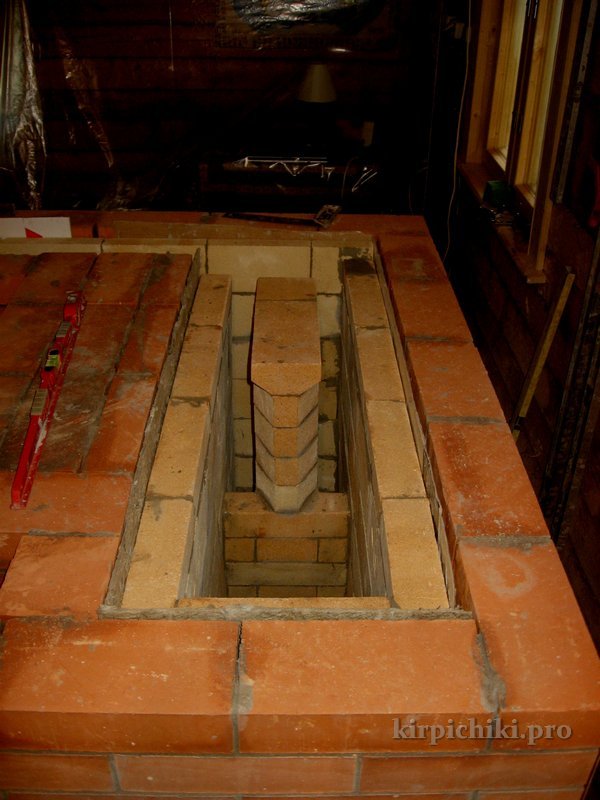

Футеровка топливника почти закончена, сформировано хайло. Между футеровкой и внешней стенкой проложен базальтовый картон. Можно использовать и обычный картон, который поднимают по мере выполнения кладки.

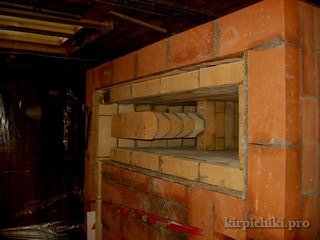

как сложить каминопечь

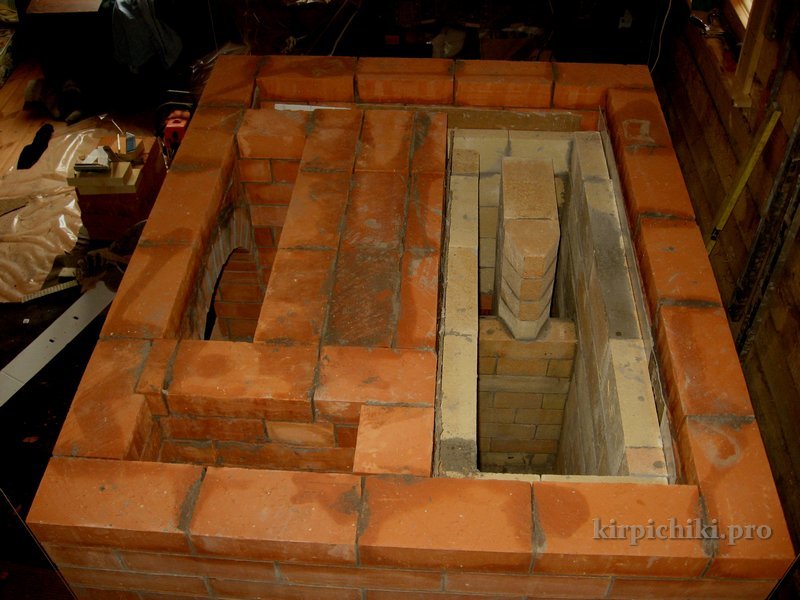

Подготовка к перекрытию топливника печи.
и печь и камин. перекрытие топливника

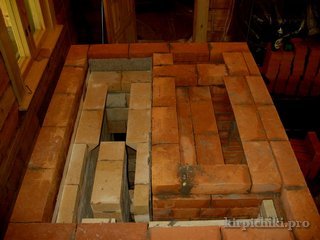

Первый ряд перекрытия топливника печи.

Справа формирование дымосборника камина. Смещение передней стенки назад для образования каминной полки. Это место (между зубом и наклонной передней стенкой) наиболее узкое в портале камина - 14 - 16 см.

На этом ряду сделаны углубления под металлические уголки, по которым перекрывается первый ярус печи. Также сделаны карнизы (правый нижний угол) куда будут уложены кирпичи, перекрывающие опускной канал каминопечи.

кирпичные камины кладка

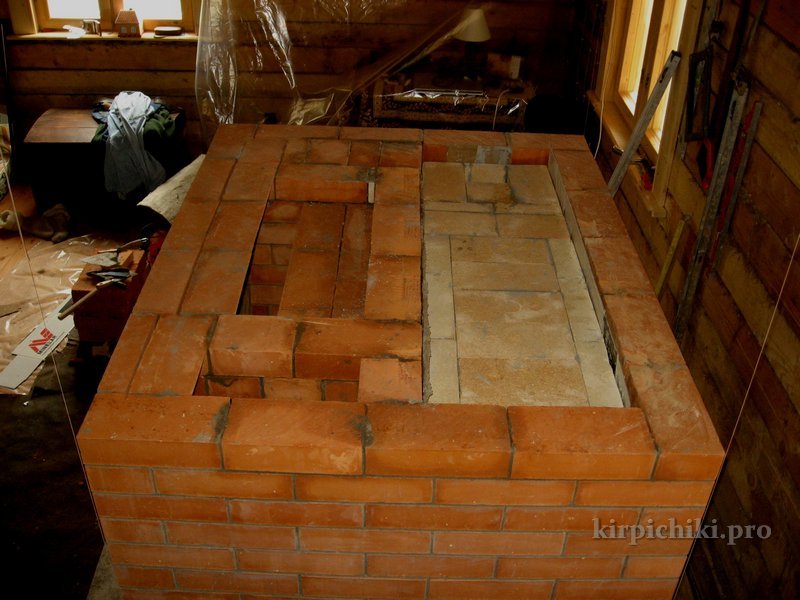

Топливник печи перекрыт. Сзади оставлено отверстие 13 на 13 см для организации прямого хода.
кирпичные печи
Каминная полка.

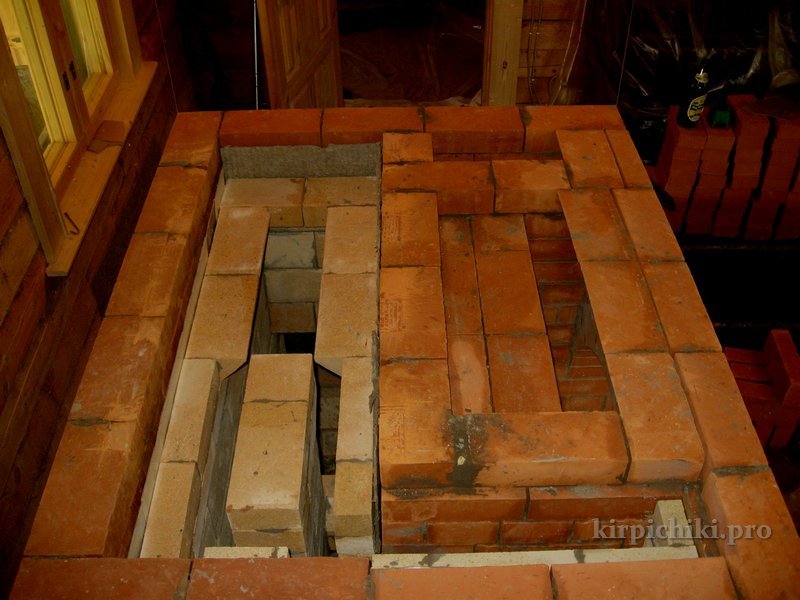

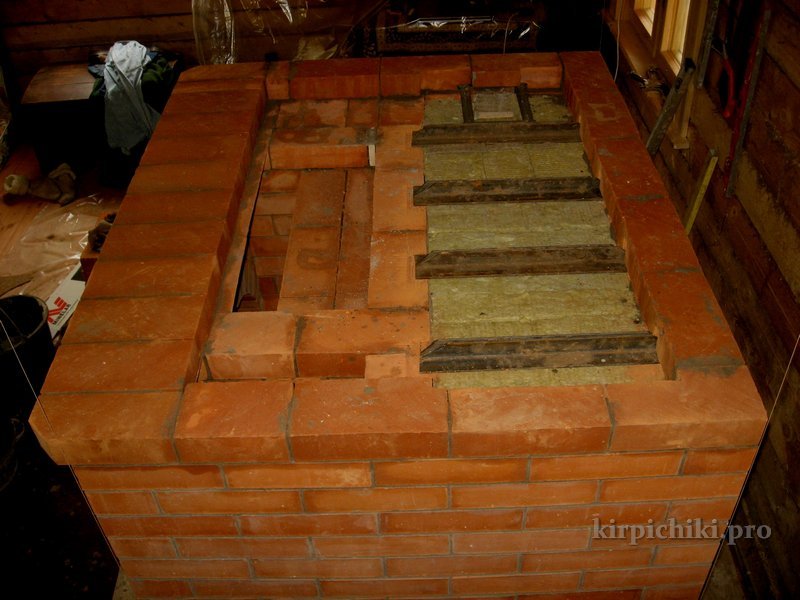

Уложены уголки под перекрытие первого яруса печи. Задвижка прямого хода (сзади) опирается на внешнюю кладку и уголок. Между уголками и перекрытием топливника 50 мм базальтовая теплоизоляция. Уголки лежат в углублениях (чтобы сохрнить толшину шва внешней кладки) и не зажаты кладкой по краям, а имеют возможность свободно расширяться.

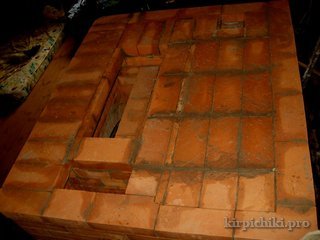

двухколпаковые печи

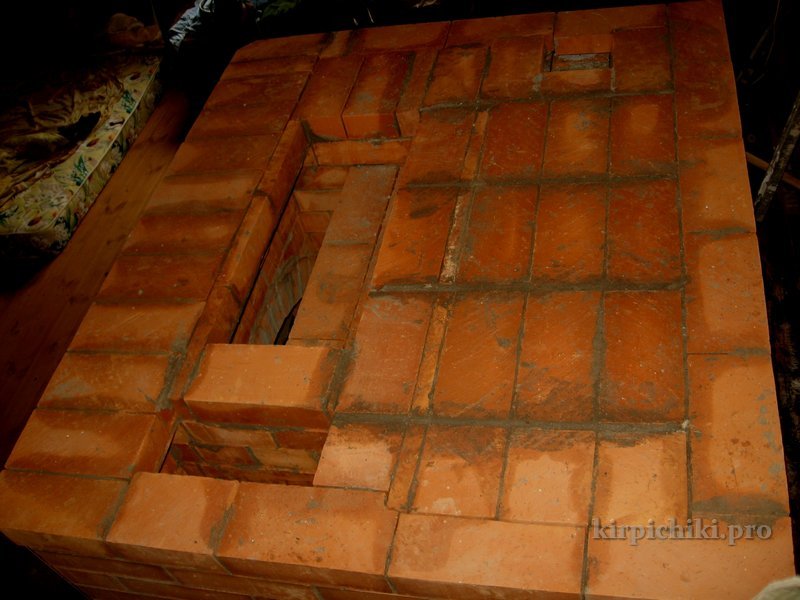

Нижний ярус печи перекрыт.
камины устройство

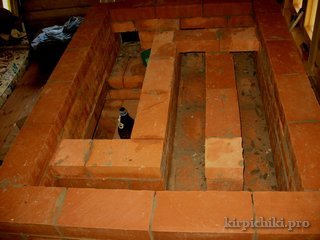

Второй ярус печи-камина (колпак). Сделаны подвертки в трубу (сечением 38 на 13 см), высотой в два ряда и шириной по 13 см.



Слева - дымосборник камина с чисткой.

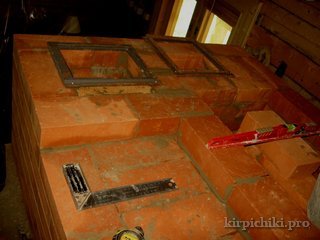

камины схема, задвижки камина
Дымосборник камина перекрыт двумя рядами. Первый ряд ниши.

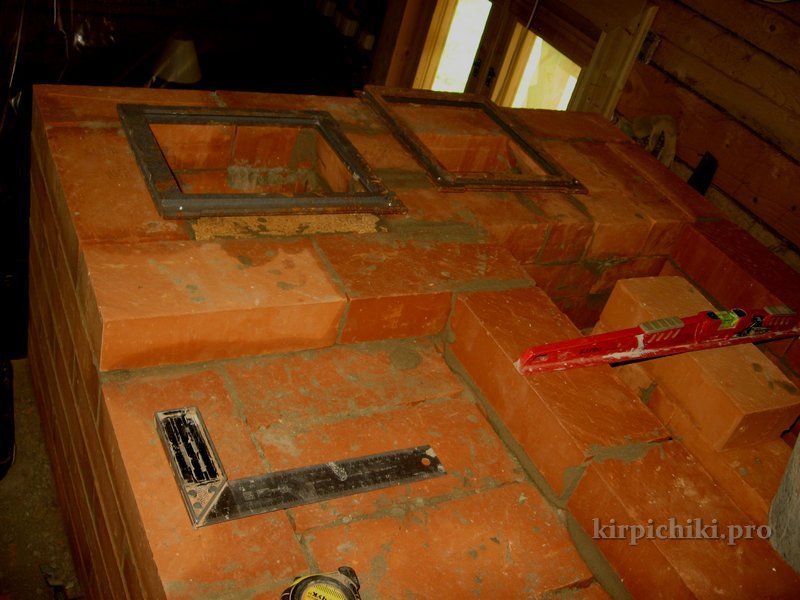

Установка задвижек на печь-камин. Канал камина 25 на 19 см после задвижки будет сведен в 25 на 13 см. Печной канал перед задвижкой сведен к 25 на 13 см. На печи будет установлена двухканальный дымоход 2*(25 на 13 см). В мансардном этаже оба канала будут сведены в один (25 на 13 см) и установлена дополнительная задвижка.

печь-камин для дома
каминопечь для дома

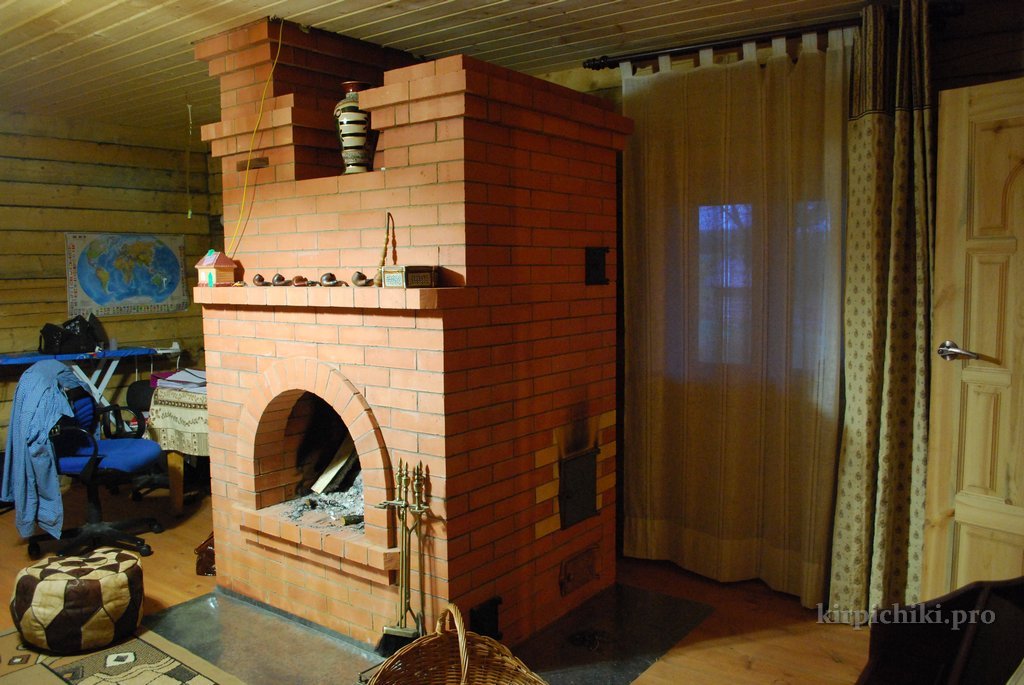

Печь-камин, вид слева. Видны чистки, их количество и расположение должно обеспечивать удобство чистки всего внутреннего пространства печи.

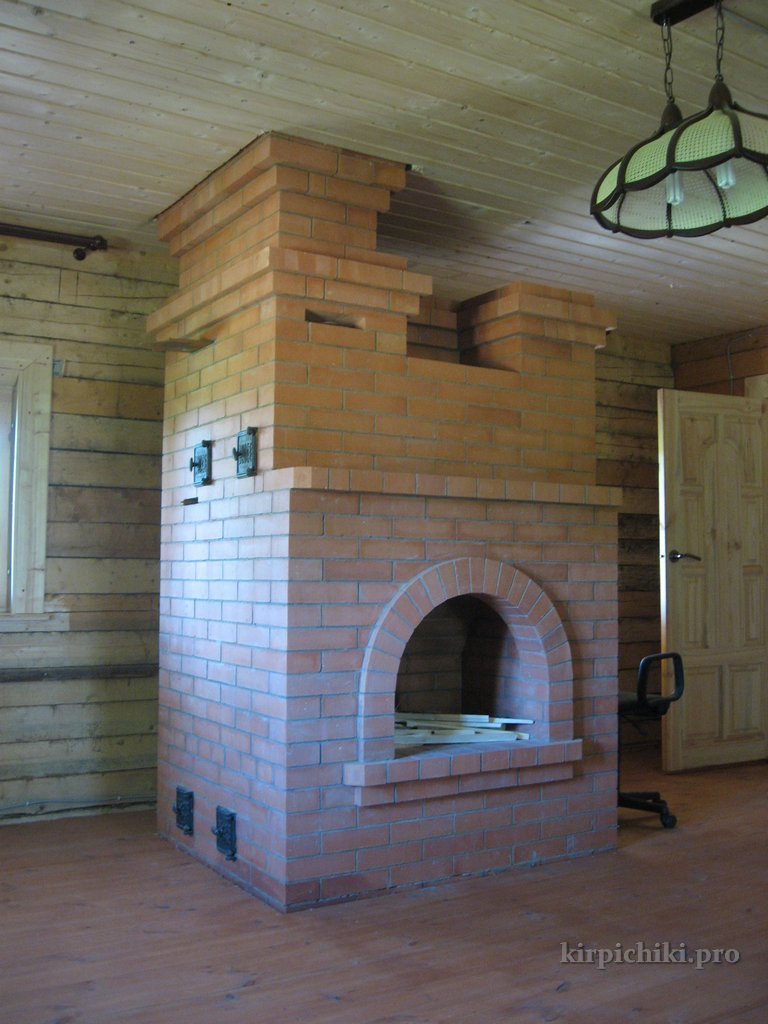

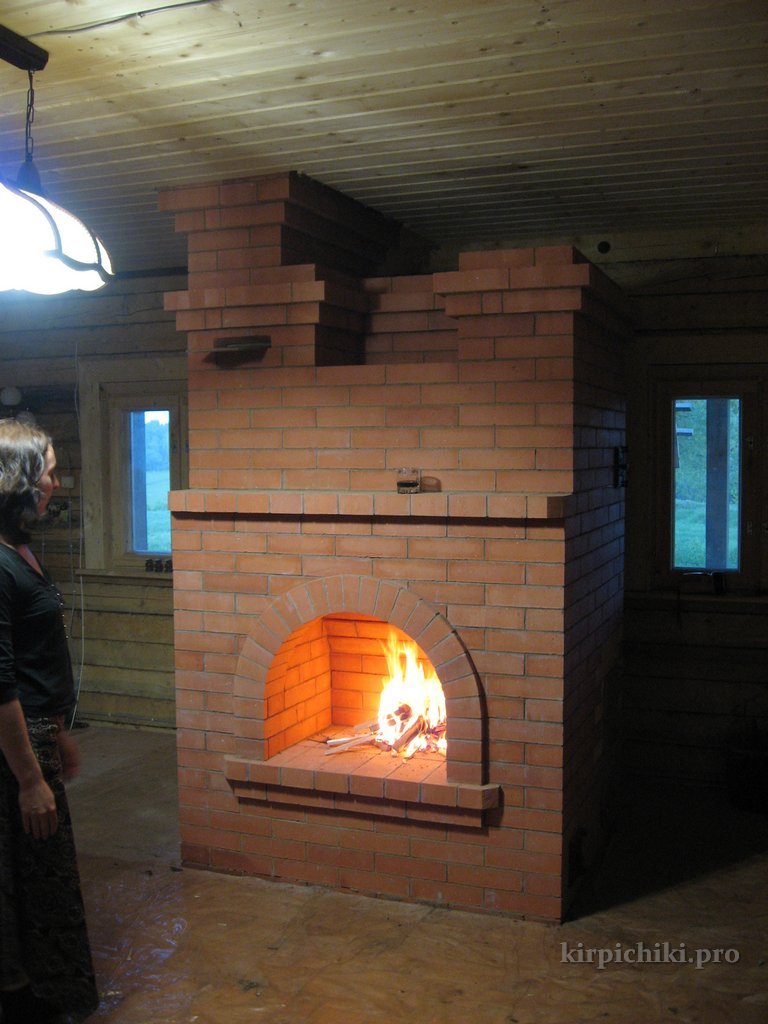

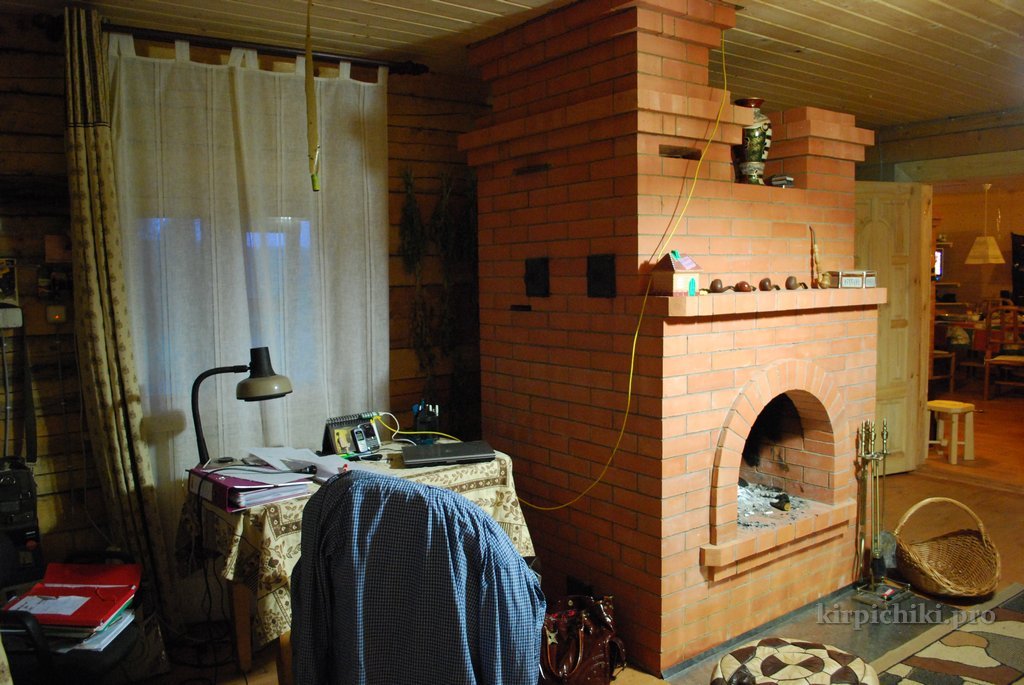

Печь готова. Пробная топка камина.
