Кладка огнеупорного ядра финской противоточной печи
Нижеприведенные рисунки и текст описывают кладку огнеупорного ядра финской противоточной печи в Квебеке. (Строительные правила Северной Америки предписывают делать печи полностью двухконтурными от основания до оголовка трубы - ядро из шамотного кирпича и облицовка. - перев.)
Я начинал освоение своей профессии с обучения кладке стандартных финских противоточных печей. Эти печи имеют плавно скошенный потолок топливника и узкое хайло. Расширительная камера после заужения используя эффект Вентури (это неясный момент - перев.) перемешивает газы, воздух и пламя, что обуславливает вторичное дожигание.
Основываясь на своих наблюдениях и опыте, а также испытывая влияние Норберта Сенфа (основатель и в течение многих лет председатель Асоциации Печников Северной Америки - перев.) последние несколько лет я строил шамотные ядра немного по-другому. Перекрытие топливника сводиться не плавно, а ступеньками. Эти ступеньки вызывают турбуленцию, которая способствует перемешиванию и вторичному дожигу в печи. Тот факт, что выступы не спилены, а из целых кирпичей, придает конструкции прочности и экономит время. Единственная причина для спиливания выступов – перестраховка по тяге. Все мои печи тянули отлично, и вряд ли эти углы имеют заметный эффект. Приведенное здесь ядро финского типа не использует эффект Вентури для организации вторичного дожига. Первичный воздух подется не через колосник, а засасывается через канал между ядром и кирпичной облицовкой и направляется на дровяную закладку под углом в 80 градусов. Вышеупомянутые изменения традиционной конструкции финской печи значительны, другие различия - не больше, чем мой выбор. Я построил много противоточных ядер такой конструкции и могу сказать, что они нагреваются также, если не лучше чем те, что я строил по стандартной схеме.
Ядро этой финской печи построено из огнеупорных (шамотных) кирпичей на высокомуллитовом растворе. Использовался огнеупорный литьевой бетон и керамическое волокно.

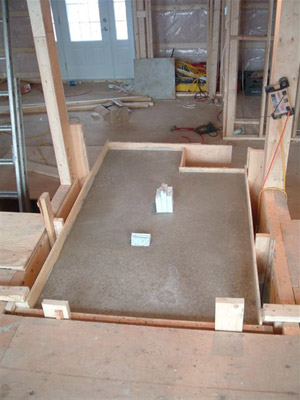

Фундаментная плита для кирпичной печи залита поверх поднятого блочного основания. Труба будет сзади, слева. Два куска пенопласта служат, чтобы сделать в плите входное отверстие для воздуха (переднее) и для сбрасывания золы (дальнее). Фундамент печи и плита имеет двухдюймовую отступку от сгораемого пола.

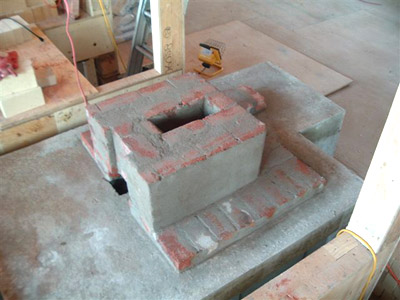

Первые пять рядов кладки печи печи выполнены из обычного кирпича и положены на раствор типа N. (Раствор типа N - это стандартный раствор для кирпичной кладки в Северной Америке цемент:известь:песок = 1:1:6 - перев.)

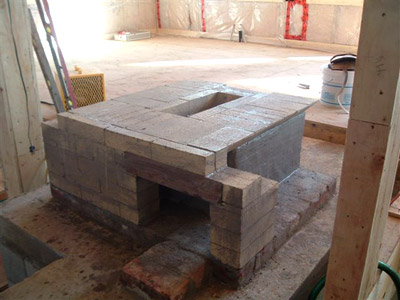

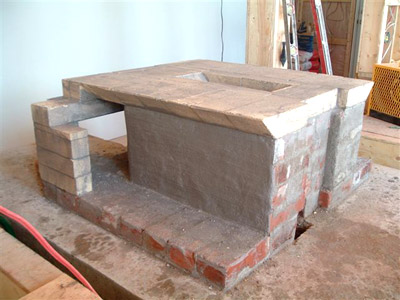

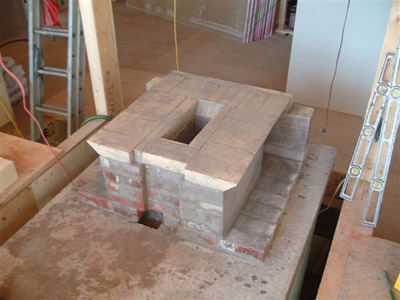

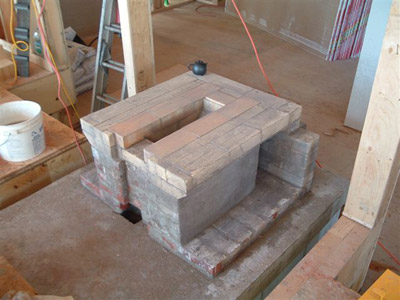

Задняя стенка коллектора сделана из огнеупорного кирпича, устроено подключение к трубе, и положен первый из двух рядов, образующих под. Этот ряд уменьшает ширину коллектора с 12,5 см до 6,5 см в боковом канале.
Отверстие в коллекторе сделано для вставки керамической гильзы, подсоединяющей печь к трубе. Это потенциально проблемный узел и работу надо сделать особо тщательно.
Тот же ряд.
Второй ряд огнеупорного кирпича. Этот ряд важен, поскольку он укрепляет предыдущий ряд, перекрывающий коллектор. Кирпичи вокруг колосника супер - огнеупорные (Super Duty).

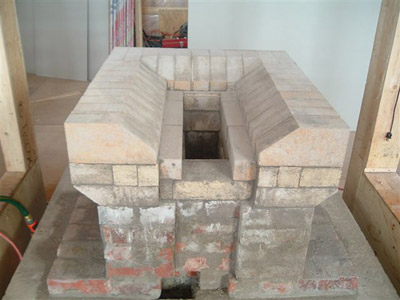

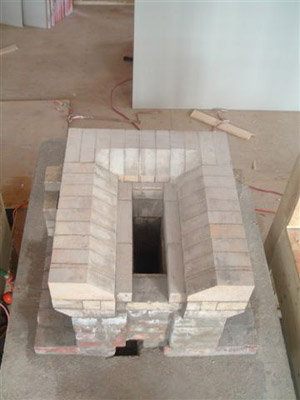

Скошенный под печи. По откосам угли сваливаются на колосник, что ускоряет заключительные стадии горения. Это позволит закрыть задвижку быстрее, предотвращая потери тепла.
Скошенный под с пазами для Upo 1413 колосника. Эти ряды из супер - огнеупорного кирпича.

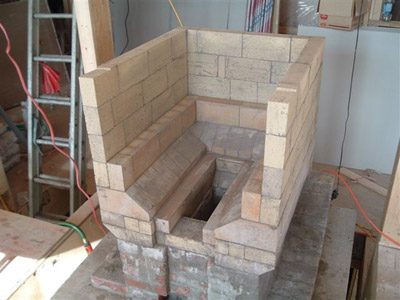

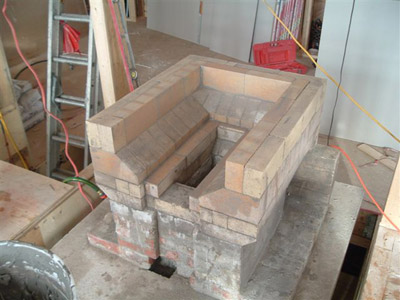

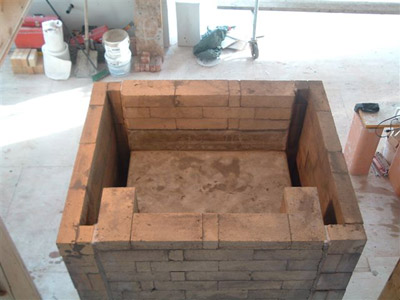

Первый ряд топливника. Внутренние стены из супер - огнеупора (super duty), внешние – шамот огнеупор (high duty). (Видимо, что-то вроде нашего шамота ША и ШБ - перев.)
Кладка внешних стенок, внутренние – только первый ряд. Небольшой вырез в шамотных кирпичах последнего ряда кладки - туда сядет стальной уголок, перекрывающий топочную дверку печи.

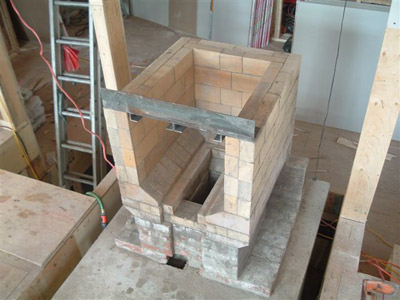

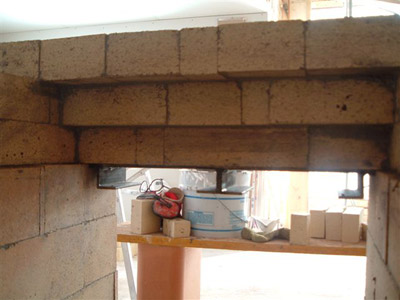

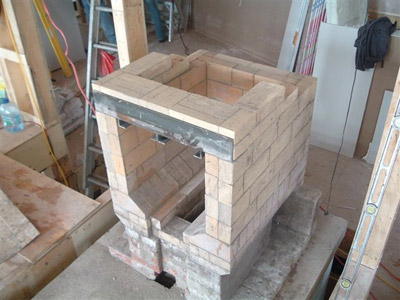

Перемычка установлена. Внутренние стенки из шамота в случае необходимости могут быть заменены без полного разбора печи.

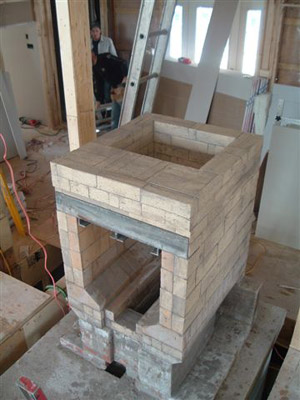

Первые два ряда кирпичной кладки из шамота, выступающие над перемычкой.
Первые три ряда кладки по перемычке очень важны и перевязка кирпичей должна быть тщательно соблюдена.
Перекрытие топливника шамотными кирпичами ступенчато сводится к задней стенке печи.

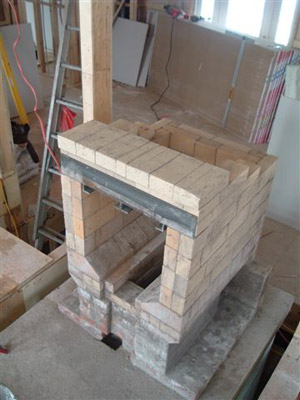

Первые три выступающих ряда шамотной кладки поверх пермычки.
В этом месте печь испытывает наибольшее напряжение.

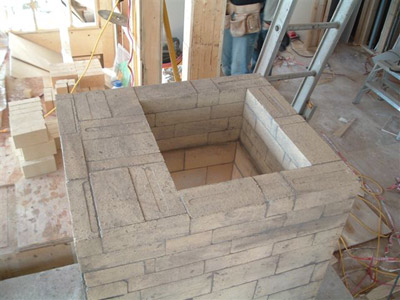

Пять рядов шамотной кладки поверх перемычки сводятся в огневой канал.
Шестой и последний ряд шамотной кладки перед подподовым каналом духовки.

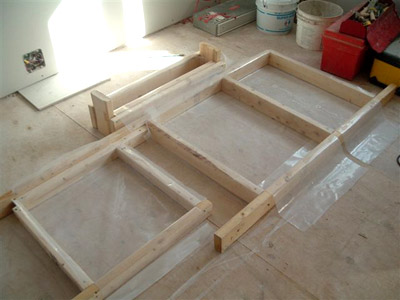

Формы для отливки блоков, формирующих духовку сделанные из фанеры и п/э-пленки готовы для заливки огнеупорного бетона. Слева направо: Подовая, верхняя, и задняя плиты. Разгрузочная перемычка.

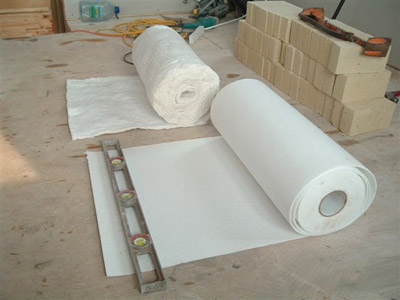

Керамическое полотно и 1/8 дюймовая керамическая бумага (на переднем плане). Полотно используется как прокладка между центральной частью противоточного ядра печи и боковыми каналами, а также полезна как уплотнение вокруг подключения к трубе. Бумага прокладывается между огнеупорными бетонными блоками, образующими духовку. Это обеспечивает уплотнение и возможность теплового расширения камеры. Все блоки духовки установлены свободно (не на растворе), тем не менее, в саму духовку дым не попадает.
Ядро финской противоточной печи. Перед устройством боковых каналов уплотнение из керамического полотна приклеено раствором.

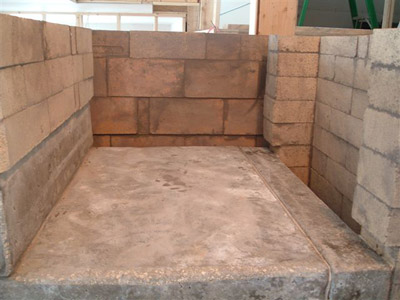

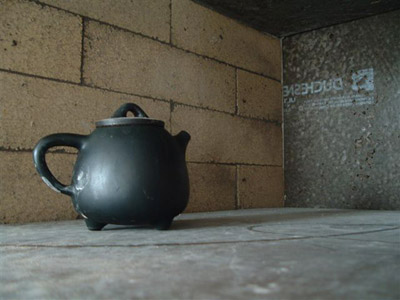

Внутри духовки.

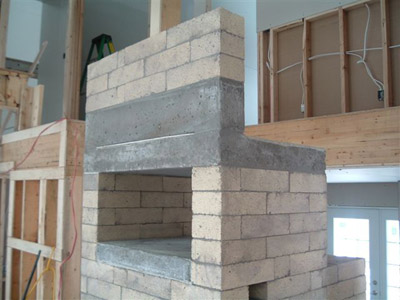

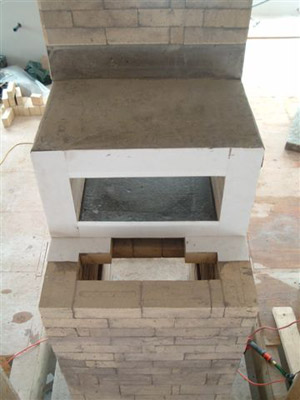

Подина духовки, боковые стены, верхняя плита и разгрузочная перемычка. Задняя плита еще не установлена.
Вид сзади. Боковые стенки, подина и верхняя плита с уплотнением.

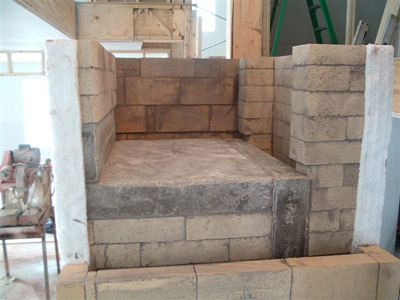

Установлена задняя плита и начинается кладка стенки огневого канала печи. Горячая часть плиты также уплотнена керамическим картоном.
Задняя стенка огневого канала прижимает заднюю стенку духовки.

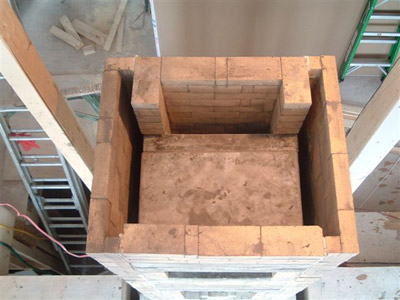

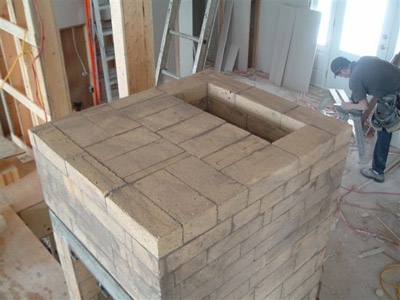

Вид в верхнюю камеру, шамотная кладка левого бокового канала закончена.
Виз сзади, шамотная кладка правого бокового канала.

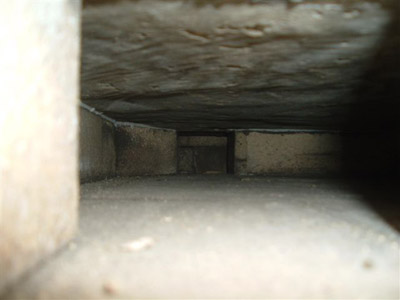

Вид в подподовый канал через открытый вход.

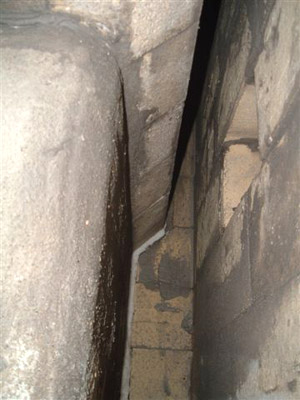

Вид в левый коллектор из угла заднего коллектора через подключение к трубе. Видна открытая чистка.

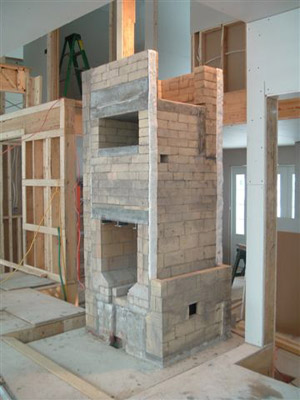

Кладка правого опускного канала противоточной печи.
Кладка правого бокового канала ядра финской печи почти закончена.

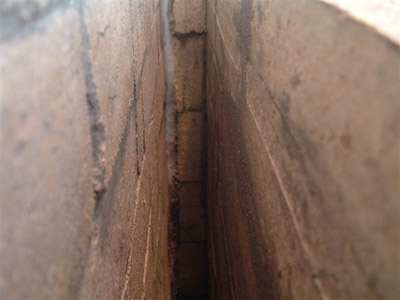

Внутри правого канала печи.

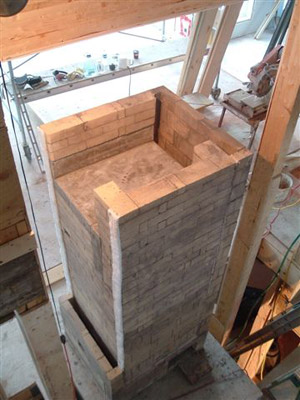

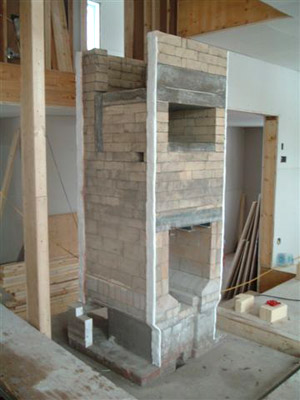

Огнеупорное ядро финской противоточной печи (вид сзади) готово для установки двух бетонных плит перекрытия.

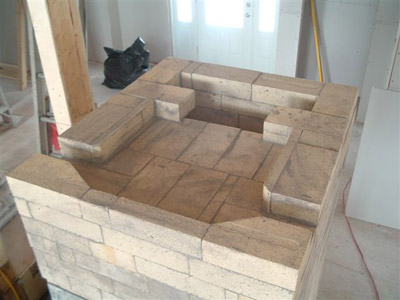

Верхняя камера, вид спереди. Два боковых канала и жаровый (огневой) канал.

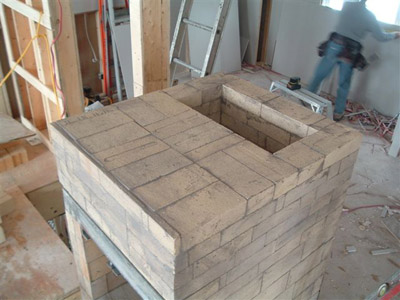

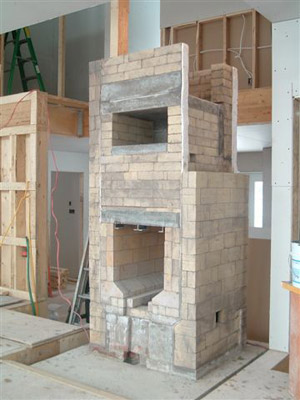

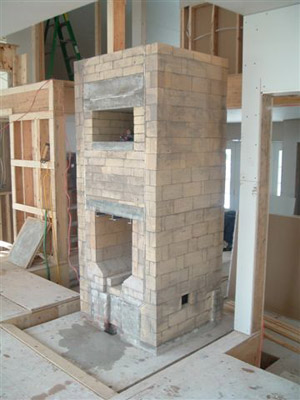

Законченное огнеупорное ядро финской печи, все еще без перекрытия.
Облицовка печи

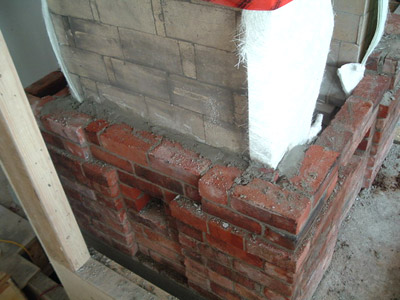

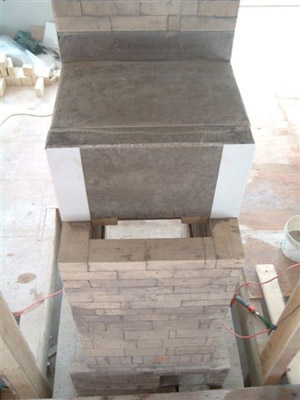

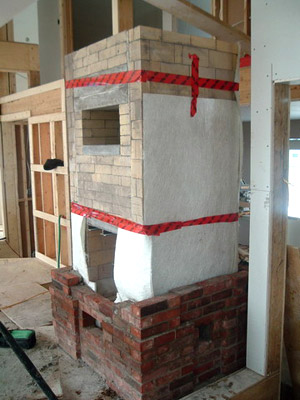

Первые ряды облицовки противоточной печи из глиняного кирпича. Фибергласовые маты используются вместо минерального полотна или картона. Передняя и задняя стенки шамотного ядра покрываются 4 кусками слоями мата, образуя соединение, способное к расширению, а боковые стенки 1 куском, только лишь для скользящего соединения, т. к. между ядром и боковыми каналами печи уже проложено уплотнение, компенсирующее расширение.

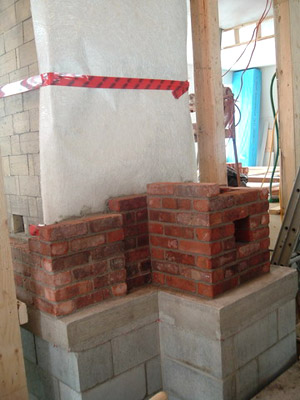

Подключение к трубе сзади печи.
Заполнение между шамотным ядром и облицовкой печи – серьезное дело, т.к. это способствует теплопередаче. Боковая сторона пока еще не проложена матом, как задняя: там, где поверхность холоднее, расширение – не проблема.

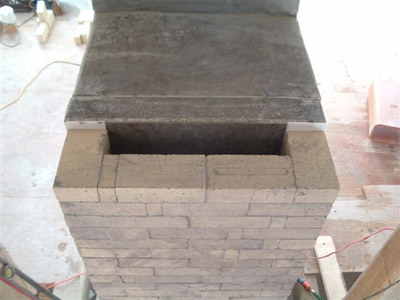

Ядро перед установкой огнеупорных бетонных плит перекрытия.

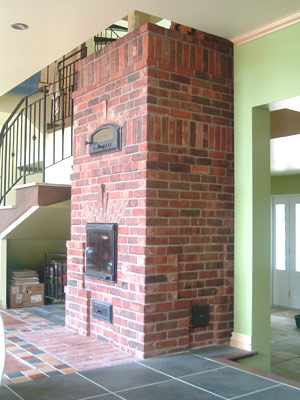

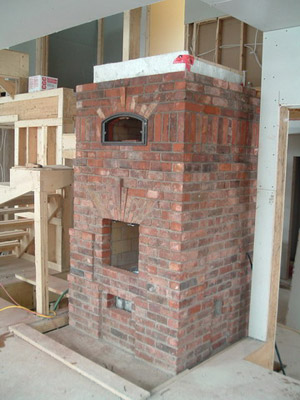

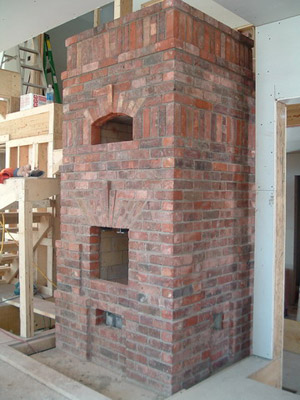

Облицовка печи старинным кирпичем окончена. После кладки дымохода она будет почищена щеткой, вымыта кислотой и промыта. Следующий шаг – установка фурнитуры.
