Строительство русской печи под открытым небом
или Как во поле печка стояла...

Строительство русской печи на улице (и дальнейшее житие при ней) на фестивале свободного творчества "Пустые холмы 2011". Работа по созданию печи заняла примерно неделю.

Кирпич для печи

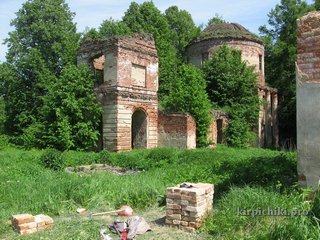

Храм Параскевы (Пятницы) построен 1-я пол. XIX в.
Разрушенный храм в деревне Мочалово (Калужская обл., Юхновский р-н) - церковь Параскевы (Пятницы), построена 1-я пол. XIX в. При нем был дом (видимо церковного причта), уже практически разобранный местными жителями на кирпич. Кирпичи на нашу русскую печку, были взяли отсюда же.

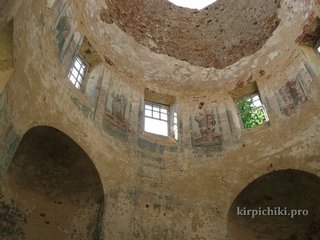

Свод (небо) храма.
Остатки росписи храма, и обвалившийся его свод (небо).

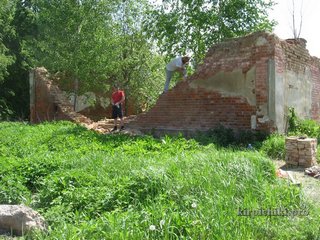

Дом причта.
Кирпич в доме был положен на известковый раствор, и не составляло большого труда разобрать стены и очистить кирпичи от остатков раствора.

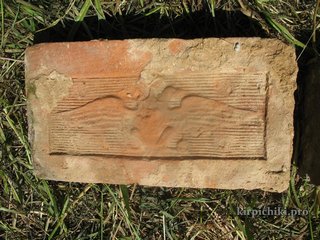

Царский кирпич.
Кирпич попадался разный - внутри стен даже сырец, а наружные части были сделаны из кирпича с клеймами. Интересно, что размер его был близок к современному - 25 см длины, хотя т.н. "царский" кирпич обычно больше - 6 вершков или 27 см в длину.

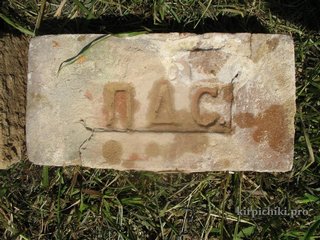

Царский кирпич.

Деревянное опечье

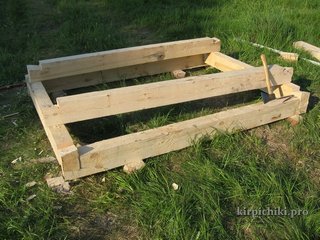

Опечье русской печи.
Деревянное опечье - элемент традиционной русской печи. Большей частью оно собиралось "в лапу" (в ласточкин хвост) из как можно более широкого лафета (протесаных с двух сторон бревен), до 40 см ширины и более. Соответственно оно состояло из двух-трех элементов на сторону. Мы сделали его из бруса 150х100. Рубилось оно в стороне от будующего места установки печи, затем было разобрано и перенесено на место.

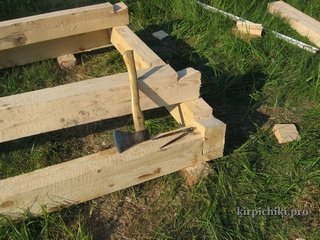

Топор и черта - инструменты плотника.
Топор и черта - основные инструменты плотника. Черта (в данном случае в качестве нее использован слесарный циркуль) служит для параллельного переноса линий, в том числе на криволинейные поверхности (причерчивание бревен в срубе и пр.). Топор служил для всего остального.

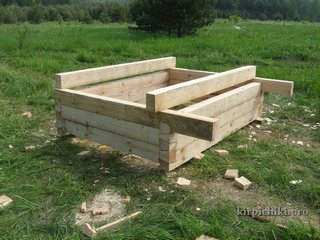

Выпуски-консоли.
Распространенный прием в традиционном деревянном зодчестве - выпуски-консоли. На них будет устроена лавка вдоль всей печи.

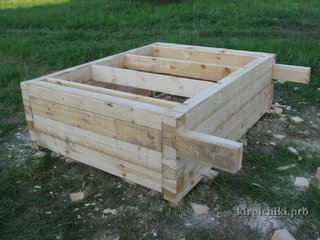

Перекрытие опечья.
В последний венец опечья врублены балки перекрытия из доски 50 мм, на которых будет установлен под печи.

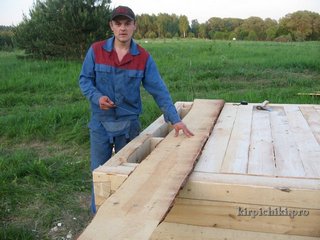

Настил из теса.
На балках устроен настил из теса.

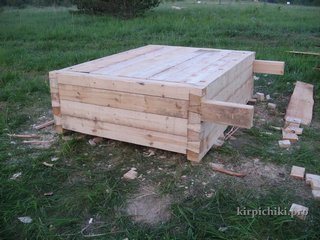

Опечье готово.
Опечье готово. Оно будет разобрано и перенесено на место установки печи. Это традиционный вариант - деревянное опечье. До сих пор во многих старых избах можно увидеть такие печи. С точки зрения отопления - это конечно не очень хорошо, ведь низ печи не прогревается. В другой статье можно прочесть об устройстве русских печей с нижним прогревом.

Кладка печи

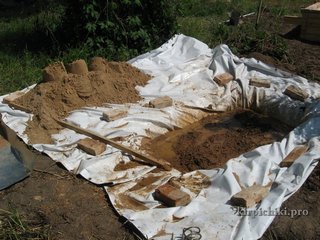

Приготовление глино-песчанного раствора для печных работ.
Для приготовления раствора для печных работ глина была замочена в яме, выстеленной пластиком. Глино-песчанный раствор делали так: замоченную глину набирали в ведро, добавляли немного воды и взбалтывали миксером (да, у нас был генератор...) до консистенции жидкой сметаны. Затем глиняным шликером через сетку заливали сухой песок. Песок был чистый и просеивать его не было нужды. Жирность раствора определяли "на мастерок" - так, чтобы при стряхивании с мастерка на нем оставался тонкий слой раствора.

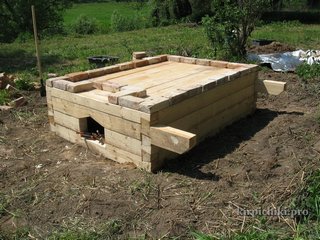

Первый ряд печи насухо.
Первый ряд печи выложен насухо.

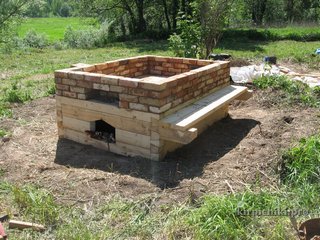

На этом ряду будет под русской печи.
Четвертый ряд кладки печи из кирпича. На этом ряду будет устроен под русской печи. Внутри, по периметру кладка поднимается кирпичем, т.к. эти стенки будут опрой для свода печи, а само подподовое пространство будет засыпано песком. Спереди устроена ниша - т. н. "холодная печурка".

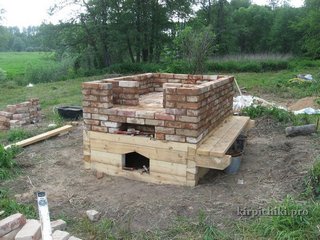

Внутри будет устроена топка русской печи - горнило.
Боковые стенки печи, сформирована коробка свода.

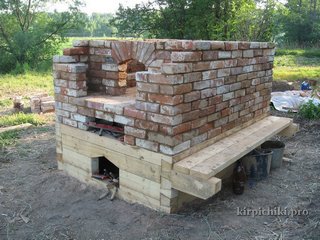

Арка устья печи.
Клинчатая перемычка - арка устья печи.

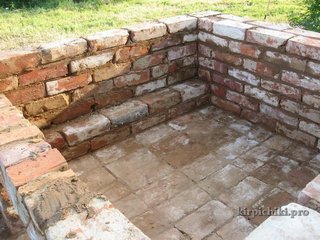

Пяты свода и задняя стенка горнила.
Пяты свода. Задняя стенка выложена шириной в кирпич для более длительного сохранения тепла в варочной камере - горниле.

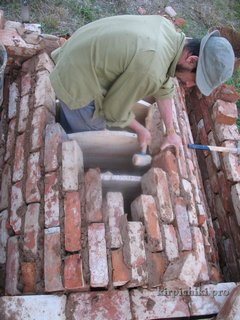

Кладка свода русской печи.
Кружала для кладки свода сделаны из теса и установлены на место. Свод практически полуциркульный. Пазухи между стенкой печи и сводом будут засыпаны песком - это традиционное решение. Поверх свода, на песок настилается слой кирпича и получается ровная площадка - лежанка печи. Хотя засыпка свода песком - это простое (народное) решение, но отнюдь не самое лучшее (см. русская печь с лежанкой). При нагревании-охлаждении свод печи поднимается и опускается, соответственно через песок передается распирающее давление на внешние стенки печи, что в конечном итоге приводит к трещинам.

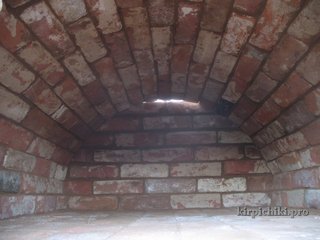

Внутри горнила.
Свод положен. Вид изнутри.

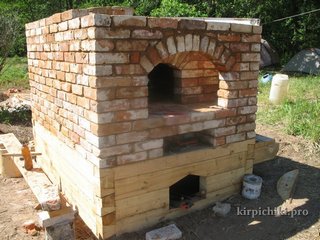

Арка окна шестка.
После того, как положен свод, можно перекрыть окно шестка. Мы перекрыли его аркой.

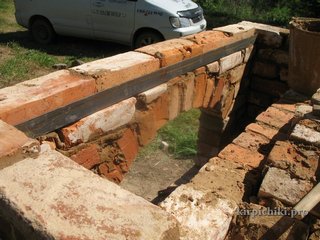

Разгрузочный уголок.
Для надежности изнутри дымосборника над аркой положен разгрузочный металлический уголок (полка 45). Сильно нагреватся в этом месте он не будет (однако зазоры на продольное расширение оставлены) и его применение вполне оправдано. Если вдруг боковые стенки раздвинуться и арка начнет проседать, то вся нагрузка ляжет на этот уголок.

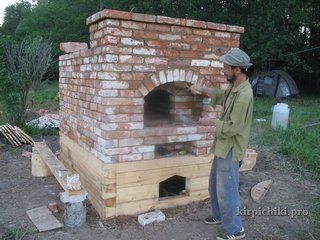

Дымосборник печи (перетрубье).
Дымосборник (перетрубье) поднимается над лежанкой русской печи на три ряда и перекрыт двумя рядами кирпича.

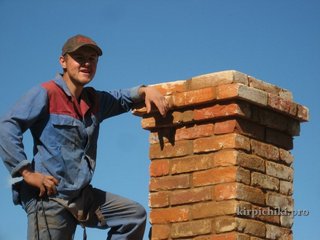

Карниз на печной трубе.
На печной трубе сделан традиционный карниз.

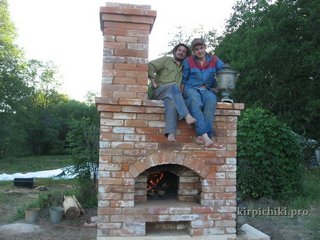

Печь сложена - пора отдохнуть!
Печь сложена - пора отдохнуть!
Отдыхалось на печке хорошо, над ней был возведен навес, и отдых затянулся на три месяца - до конца августа.
Огонь в русской печи.
Строительство русской печи во чистом поле.
Обучаещее видео 2:50.
