Кладка русской печи с лежанкой и плитой Теплушка: Россия - Канада

Печники всех стран, соединяйтесь!

В 2008 году я нашел в Сети сайт канадского печника Маркуса Флинна. Приятно удивило обилие интересной информации и фотографий - и я перевел несколько ключевых статей. У нас завязалась переписка и возникла идея осуществить совместный проект. После решения организационных вопросов сентябре 2009 года была совместно осуществлена кладка русской печи с лежанкой и пристроенной плитой "Теплушка".

Теплушка - улучшенный вариант русской печки, предложенный инж. Подгородниковым И. С. в 1920 гг. Основное его достоинство - эффективный прогрев нижнего пояса печи, что положительно сказывается на общем тепловом режиме помещения и отсутствует у простой русской печи.

Схема печи Теплушка

схема движения газов в русской печи Теплушка

a: Топливник печи.
b: Хайло из топливника в горнило (варочную     камеру).
c: Каналы из варочной камеры в отопительную     камеру.
d: Столбики, поддерживающие под печи.
e: Под печи.
f: Устье печи.
g: Задвижка дымосборника.
h: Задвижка газового тракта из нижней камеры.
i:  Поддувальная дверка и зольник.
J: Труба печи.

Красные стрелки - газовый поток при топке                              через топливник.
Оранжевые стрелки - газовый поток при топке                                   по-русски.
Синяя стрелка – входящий воздух.

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры - в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно в если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб. При топке "по-русски" поддувальная и топочная дверки должны быть закрыты, задвижка (h) закрыта, а задвижка дымосборника (g) открыта. Устройство обычной русской печи описано в другой статье.

Примеры русских печей - Теплушек

Русская печь теплушка в клубе мастеров Сень - кладка русской печи
Русская печь "Теплушка" в кухне Клуба Мастеров «Сень». Имеет варочный настил в шестке и дополнительную теплопоглощающую камеру – колпак выше свода. На этой печи установлена отопительная печь второго этаже дома. Построены в 2005 г.
внутри горнила русской печи - кладка печи
Вид в горнило, дрова горят в нижнем топливнике. Заслонка устья открыта только для фотографирования, номинально при таком режиме топки она д. б. плотно закрыта.
выгорание сажи в печи - кладка русской печи
После протопки сажа на своде выгорает. Видны опускные каналы печи.
задняя стенка печи Теплушка - кладка русской печи
Вид из комнаты, смежной с кухней. Обем печи разделен карнизами на три объема – нижняя отопительная камера и свод, дополнительный колпак и глухая арка, служащая опорой для печи второго этажа.
русская печка в доме - кладка русской печи
Печь в деревенской избушке. Сложена в 2004 г.

Печь топиться через основной топливник. За печью нахотится т.н. голбец - небольшой чуланчик, сверху которого настелены полати, как продолжение лежанки русской печи.

В старину голбец помимо утилитарного значения имел и сакральное - связь мира предков (в голбце обычно был вход в подполье) с миром живых

горнило - кладка русской печи
Горнило (варочная камера) при топке через топливник. Устье открыто только для фотографирования, в таком режиме работы оно должно быть закрыто заслонкой.
русская печь в избушке музее- кладка русской печи
Та же печь. Дрова горят на поду - топка "по-русски".

К печи прислонены инструменты для ухода за печью: ухваты, кочерга и сковородники (чапельники).

русская печь с лежанкой - кладка русской печи
Теплушка в деревенском доме, построена в октябре 2007 г.

Еще одна печь подобной конструкции. Лежанка также имеет продолжение на деревянном настиле (слева).


Данный проект отличается от схем Подгородникова наличием футеровок отопительной камеры и задней стенки варочной камеры русской печи для предотвращения образования трещин. Варочная плита, также двухслойная со отдельностоящим топливником. Другое отличие - добавлен переходной коллектор из отопительной камеры в дымоход печи. Его особое устройство позволило организовать нишу - посудницу под шестком - традиционный элемент русской печи.


Дом

клуб мастеров Сень - кладка русской печи
Здание клуба мастеров "Сень". Новый бревенчатый дом (в стиле "Терем") пристроен к старой избе построенной в 1926. Печь будет сложена здесь.

В старом доме во время Второй Мировой Войны в течение некоторого времени располагался немецкий командный пункт.
старая русская печь - кладка русской печи
В избе была установлена русская печь с плитой в шестке и подтопком, которая была разобрана и использована как забутка для фундамента новой. Под старой печью фундамент практически отсутствовал.

Небольшое видео старой печи, снятое Ю. В. Водневым.

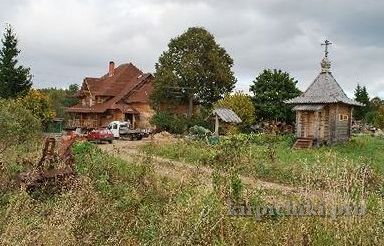

часовня - кладка русской печи
Местные жители уверяют, что герой Советского Союза партизан Сергей Солнцев был казнен на этом самом месте. Деревянная часовня построена в память об этом событии. (Официальное место казни находиться на оз. Глубокое, не так далеко отсюда).

Немцы находились в деревне порядка трех месяцев. До сих пор в земле перед домом можно найти бесчисленное количество свидетельств тех далеких лет.

эхо войны - кладка русской печи
Гильзы, найденные при устройстве отмостки для старой избы.


Материалы для кладки печи

материалы для кладки русской печи
Красный кирпич Рядовой белорусский кирпич, продающийся в России как витебский печной кирпич.
Шамотны кирпич Багдановичи
Огнеупорный раствор «Плитонит» СП Baocheme Refractories.
( Germany) - Россия
Уплотнение Базальтовый картон 10 мм
Печное литье SVT и Балезино

Кладка шамотного кирпича велась на огнеупорном растворе. Для наружной красной кладки пользовались сложным цементно-глиняным составом 1:2:7.

При кладке свода и последнего ряд пода печи применяли простой глино-песчанный раствор.

печная фурнитура - кладка русской печи
Балезинская печная фурнитура - задвижки, колосниковая решетка и чугунный настил для плиты на дровах.
печное литье - кладка русской печи
Финское литье фирмы SVT.


Последовательность кладки русской печи Теплушка с плитой

кладка русской печи - первый ряд
Первые ряды печи. Устройство зольников и сборного коллектора.

Варочная плита и русская печь будут подключены к общему дымоходу.

Печь установлена на шанцы (на фотографии не показаны) для уменьшения теплопотерь в фундамент.

кладка русской печи - фундамент
В качестве гидроизоляции использована полиэтиленовая пленка. Это предотвратит проникновение влаги через фундамент из грунта в массив печи.
кладка русской печи - зольник
Установка поддувальной дверки.
кладка русской печи - сборный коллектор
Сборный коллектор печи перекрыт шамотным кирпичем Ш-9. Его длина в 300 мм сильно упрошает устройство перекрытия.
кладка русской печи - нижняя камера
Нижняя камера печи и 3 входных подвертки в коллектор.
кладка русской печи - общий дымоход
Основание общего дымохода (справа внизу). Выше - подъемный канал после сборного коллектора.
кладка русской печи - карнизы
Уширение кладки внутрь камеры образует карниз, для шамотной футеровки.
кладка русской печи - расшивка швов
Инструмент для расшивки швов кирпичной кладки.
кладка русской печи - пристроенная варочная плита
Опускной канал и зольная камера варочной плиты, общий дымоход печи (25 х 25 см) и восходящий канал русской печи.
кладка русской печи - дизайн
По эстетическим соображениям зольник и топливник Теплшки утоплены на 12 см внутрь печи.

На карниз встанет шамотная футеровка. В отверстия во внешних стенках печи будут установлены прочистные дверки.

кладка русской печи - двухконтурная печь
Варочная плита. Зольник и падающий канал.
кладка русской печи - кирпич
Между шамотной футеровкой падающего канала и внешними стенками печи проложены листы картона, который поднимается по ходу работы.
кладка русской печи -внутренняя кладка плиты
Топливник плиты устроен свободно-стоящим и также отделен от внешних стенок.
кладка русской печи - ниша посудница
Устройство ниши-посудницы под шестком русской печи. Перекрытие коллектора нижней камеры - 3 ряда кладки.
кладка русской печи - кладка топливника плиты
Колосниковая решетка варочной плиты. Кладка топливника.
кладка русской печи - варочная плита
Вид на варочную плиту. Внизу - два дымохода. Левый - от плиты, затем он станет общей трубой, справа - дымоход Теплушки.
кладка русской печи - как самому сложить печь
Топливник будет отделен от наружной кладки базальтовым картоном.
кладка русской печи - футеровка стенок
Футеровка отопительной камеры печи.
Для компенсации теплового расширения с торцов каждой стороны проложен базальтовый картон.
кладка русской печи - как правильно
Нижняя (отопительная) камера русской печи. С этого уровня начинается подготовка к устройству подины печи.
кладка русской печи - шамотный кирпич
Ниша топочной дверки печи, вид сверху..
кладка русской печи - устройство и принципы работы
На столбиках из шамота будет устроен под русской печи.
кладка русской печи - мастера
Перекрытие отопительной камеры - подготовка для устройства подины печи. Сдесь же - закрывается ниша – посудница.
кладка русской печи - перекрытие
Перед тем, как будет положен следующий ряд, перекрывающий нижнюю камеру, необходимо совместить уровень внешней кладки и внутренней. Это сделано с помощью нарезанных полосок кирпича.
кладка русской печи - в деревне
Отопительная камера русской печи перекрыта первым рядом подины. По периметру оставлены щели для прохода дымовых газов.

Примечание: одно из спорных мест в данной конструкции – перекрывание столбиков нижней камеры на топливник. В принципе, можно построить отдельную стенку вокруг топливника и перекрывать на нее, при этом топливник окажется полностью свободностоящим, что безусловно, более правильно. Это, однако, приведет к некоторому уменьшению внутренней тепловоспринимающей поверхности печи. Здесь мы следовали оригинальному решению И. С. Подгородникова – перекрывали на топливник. Стоит заметить, что практика построения предыдущих подобных печей показала, что в этом месте не возникает проблем.
кладка русской печи - настилка пода
Выравнивание уровней топливника и пода.
кладка русской печи - плита для готовки, варочный настил, чугунина
Варочный настил составлен из трех частей - две двухкомфорочные плиты, размером 585 х 34O мм и отпиленная часть сплошной чугунной плиты 25O х 34O мм. В кирпичах сделаны пазы для укладки плит вровень с печной кладкой.
кладка русской печи - внутрянка
Внутренняя шамотная кладка варочной плиты печи.

Заужение опускного канала с помощью карниза. Это позволит продлить путь газового потока вдоль поверхности варочного настила и увеличить теплоотдачу в плиту. Внизу канал расширен, с целью увеличить тепловоспринимающую поверхность. Последний ряд топливника также имеет карниз вовнутрь.

кладка русской печи - как построить печь с плитой
Можно устанавливать варочный настил. Для уплотнения в пазы кирпичной кладки будут проложены полоски базальтового картона.

Длинный невысокий (ок 4 см) перевал из топливника в падающий канал будет способствовать хорошему прогреву плиты, т. к. скорость газового потока увеличивается при этом, что что обусловит хорошую теплопередачу.

Для улучшения нагрева плиты также лучше поднять колосник как можно выше - поставить его вровень с топочной дверкой, а над дверкой оставить 1-2 ряда кладки.

кладка русской печи - внешняя кладка
Внешняя кладка печи из кирпича. Русская печь Теплушка поднята на уровень пода.
кладка русской печи - подина под ниша
Для кладки шамотных кирпиче пода русской печи применен глино-песчанный раствор. Это даст возможность легко заменить их в случае истирания.
кладка русской печи - пятовые кирпичи свода, пяты
Устройство пят для кладки свода русской печи. Шамотные пятовые кирпичи стоят только на внешних стенках и не касаются футеровки (зазор ок. 1 см)
кладка русской печи - укрепление пят свода
Монтажная лента обернута вокруг пятового ряда и зафиксирована несколькими саморезами в швы.
кладка русской печи - стягивание печи
Спрятанная с фасада, полоска видна с заднего угла печи.
кладка русской печи - устройство пят
Пятовые кирпичи прижаты последующим рядом кладки. Хотя и не рекомендуется перевязывать красный кирпич с шамотом, их КТР не так сильно различается.
кладка русской печи - устье, чело печи
В устье русской печи шириной 38 и высотой – 35 см легко можно поставить 12 л ведро.
кладка русской печи - задняя стенка горнила
Задняя стена горнила выполнена из шамота и не перевязана с боковыми стенками, т. е. свободностоящая.
кладка русской печи - кружала свода печи
Кружала выполнены по шаблону из оргалита и поддерживают каждый кирпич свода. Расширение свода при нагревании в продольном направлении компенсируется прокладкой листов базальтового картона.
кладка русской печи - кладка свода печи
Для кладки свода русской печи применен клиновой шамотный кирпич Ш-47 (25О/124/65-55), который уложен на глино-печсанный раствор.
кладка русской печи - свод изнутри
Маркус выполняет расшивку свода русской печи изнутри.
кладка русской печи - свод почищен
Свод готов.
кладка русской печи - засыпка свода
Пазухи между сводом и внешними стенками заполнены бетоном. Свод обернут слоем бумаги (она выгорит через несколько топок, но лучше использовать фольгу). Это не позволит бетону прилипнуть к своду. Наружные стенки проложены обернутым полиэтиленом картоном.

Бетон залит четырьмя отдельными блоками. Проволочные петельки предусмотрены на случай если придется вынуть какой-либо из блоков.

кладка русской печи - чем засыпать свод печи
Картонные прокладки извлечены, залитые блоки могут свободно двигаться на 4-5 мм, это исключит давление на наружные стенки печи при расширении свода печи.
кладка русской печи - перекрыша печи, лежанка
Перекрыша (лежанка русской печи) будет положена на уголки, которые скрепляются попарно для увеличения жесткости. В кладке предусмотрены гнезда для компенсации продольного расширения металлических уголков. Базальтовые прокладки не позволят раствору заполнит гнезда.
кладка русской печи - лежатьна русской печи
Уголки зажаты кладкой. Формирование дымосборника. Консольные выпуски под перекрытием окна шестка - традиционный мотив в русских печах.
кладка русской печи - противопожарные меры
Завершающий (второй) ряд лежанки. Формирование ниши на фасаде печи.
кладка русской печи - дымосборник, епанча
Дымосборник плавно сводится к соединительному каналу для подключения к общей дымовой трубе.
кладка русской печи - печурки, ниша
Ниша на боковой стенке печи. Арка выполнена из шамотного клинового кирпича Ш-45 (23О/113/65-45).
кладка русской печи - задвижка, заслонка
Печные задвижки. Широкая - задвижка русской печи, в середине - задвижка отопительной камеры, справа - задвижка плиты.
кладка русской печи - подключение к труде, дымоход
Три дымохода открываются в сборный канал, переходящий в общую печную трубу, сечением 25О х 25О мм.
кладка русской печи - дверка топливника
Топочная дверка плиты. Красная кладка защищена экранами из н/ж стального уголка.
кладка русской печи - дрова для печи
Топливник русской печи Теплушка. Красная кладка вокруг дверки защишена экранами н/ж стального уголка.
кладка русской печи - проект схема эскиз
Кладка русской печи Теплушка окончена.

В ниши на боковой стенке печи будут вклеены штучные изразцы.
кладка русской печи - самому
кладка русской печи - рисунок
кладка русской печи - печники  бацулин флинн
Шестой итернационал: печники А. Бацулин
X
Александр Бацулин печи, печник.

Александр Бацулин

Родился в Москве 07.09.1976. Закончил Химический факультет МГУ по специальноси Химическая кинетика. Печным делом занимается с 2000 года. Интересы: строительство и проектирование печей для отпления индивидуальных домов. Традиционное деревянное строительство.

Тел. 8 (915) 169 1733
        8 (950) 259-6401
e-mail: sashbats (а) mail.ru


и Маркус Флинн
X
Маркус Флинн, печник (Канада).
Маркус Флинн

Родился в Англии в 1961, живет в Монреале, Канада. Член Асоциации Печников Северной Америки. Занимается печным делом более 20 лет и специализируется в основном на строительстве финских противоточных печей в различных вариантах. Область интересов: нестандртные облицовки из старинного кирпича, дизайн в стиле Арт-Деко, история печного дела. В наполнении своего сайта www.pyromasse.ca придерживается политики "open sourse".


кладут русскую печку с лежанкой в российской глубинке, а их снимает скрытая камера. Конец августа 2009 г.
Время шло, и в конце февраля 2012 накануне Масленицы, воодушивившись нашим роликом про блины в русской печке Первый канал (ОРТ) сделал небольшой сюжет для программы "Доброе утро" с этой печкой.
