Кладка русской печи Теплушка в Медвежьих Озерах

Конструкция русской печи «Теплушка», основанная на разработках И. С. Подгородникова. Главное отличие от традиционной русской печи – прогрев кладки ниже уровня пода. Размер в плане 5,5 на 5,5 кирпичей (140 на 140 см). Поверх свода расположен дополнительный колпак, улавливающий тепло дымовых газов. Возможны два режима работы печи. 1) Дрова горят в топливнике. При этом, прогревается весь массив печи – горнило, нижняя отопительная камера и верхний колпак. Это наиболее экономичный режим. 2) Дрова горят на поду. Прогревается только варочная камера – горнило печи. Режим полезен, если не стоит задача отопления, но необходимо приготовить пищу.






Материалы

В печи использован красный печной кирпич витебского завода и богдановичский шамотный кирпич. Печь сложена целиком на покупную глино-песчаную смесь.

Фотографии

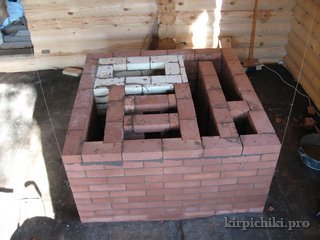

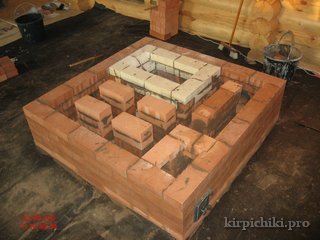

Пятый ряд. Отопительная камера. Столбики, на которые будет опираться под печи. В нижнем углу переточный канал в верхний колпак. Канал имеет две подвертки, шириной 13 см и высотой 2 и 3 ряда. Прямые углы в местах поворота газов закруглены для уменьшения сопротивления. На этом ряду будет установлена топочная дверка. Колосник заглублен на 2 ряда относительно топочной дверки, что бы опустить зону прогрева как можно ниже. Его передний край опирается на арматурный прут д 25 мм, устанвленый в кладку с зазорами. Видны три чистки, расположенные на первом ряду. Столбики напротив чисток немного сколоты для удобства выгребания уносной золы со дна отопительной камеры.

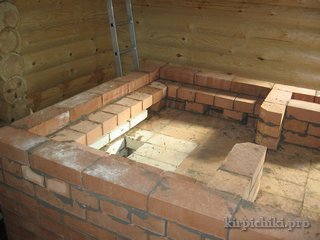

Десятый ряд. Подготовка к настилке пода. Под в Теплушках обычно перекрывается за три ряда. Сначала соединяются столбики (как в этом ряду) и затем настилается два сплошных ряда кирпича. За эти три ряда также заужается выход из топливника (хайло)в горнило до сечения 25 на 38 см. Это сделано для увеличения площади пода, Для того чтобы при топке по-русски в хайло не проваливались дрова. В правом нижнем углу переточный канал.

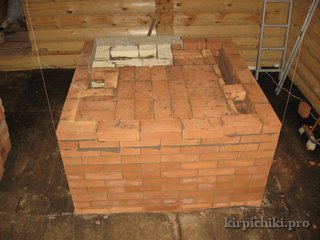

Одинадцатый ряд. Первый сплошной ряд пода. Кирпичи в передней стенке печи сдвинуты на 3 см для образования декоративного карниза. Топочный колодец на всей высоте отделен от внешней кладки из красного кирпича базальтовым картоном.

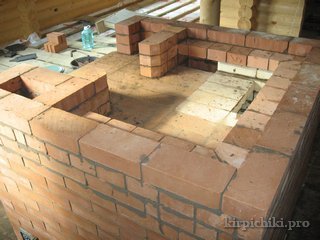

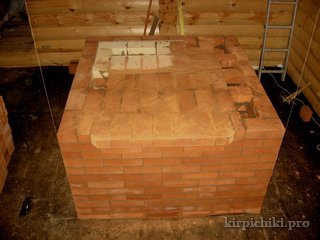

Двенадцатый ряд. Под настелен и пришлифован. В передней стенке печи декоративный карниз со срезанными уголками, выступающий на 6 см. По периметру пода оставлено пять отверстий (одно слева, одно сзади и три справа) для прохода газов из горнила в нижнюю отопительную камеру.
Пятнадцатый ряд. Видны пяты, установленные на четырнадцатом ряду, отверстия для прохода газов в отопительную камеру. Сформировано устье и шесток. Щечки устья изнутри спилены на угол. Это сделано для удобства установки посуды в небольшое по размеру горнило. Сзади и справа от хайла положены огнеупорные кирпичи (они не подпирают пяты), защищающие пяты свода.
Тот же ряд, вид с другой стороны.
Разметка кружала для кладки арки перекрытия окна шестка. Отмечается ширина перекрываемого проема, задается необходимый подъем арки (свода) и с помощью веревки подбирается радиус окружности. Затем строится внутренняя окружность и внешняя, больше на 12 см - высоту кирпича. Далее внешняя окружность разбивается на равные (желательно) доли, шириной не более 7 см (толщина кирпича + шов). После этого в эти точки проводятся радиусы для контроля кладки клиновых кирпичей.

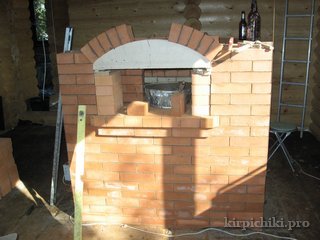

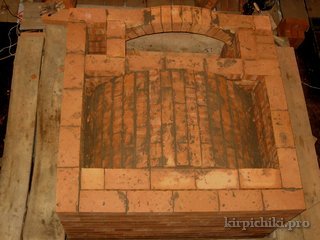

Кладка арки перекрытия окна шестка.
Арка закончена. Выложен свод. Выше перекрытия окна шестка формируется дымосборник (перетрубье) печи. Слева вверху виден переточный канал, справа будет устроена небольшая ниша.

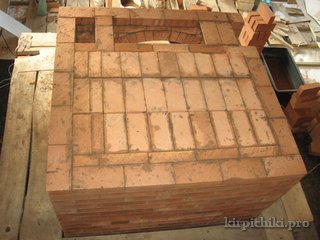

Свод закрыт сплошным рядом кирпича. Этот ряд положен на уголки (полка 40), и не опирается на свод. Между верхней точкой свода и уголками зазар в 1,5-2 см. Традиционно перекрытие русской печи опирается непосредственно на свод (и засыпку боковых полостей), однако при нагревании свод расширяется и, соответственно, поднимается, что нередко (практически всегда) приводит к трещинообразованию в лежанке русской печи. Расширение свода заметно на глаз, если топить печь без верхних рядов перекрытия. В продольных швах свода образуются трещинки (до 1 мм), смыкающиеся при охлаждении печи.

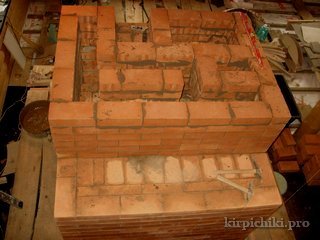

Шесть рядов верхнего колпака. Перетрубъе постепенно сводится к сечению 25 на 25 см. Справа он него устроена ниша. В колпаке отделена дымовая труба печи (13 НА 25 см), у нее 2 подвертки, такие же как и в нижней камере у переточного канала. Дымоход печи сначала будет двухканальным (вытяжка от перетрубъя и собственно труба), во втором этаже оба канала будут сведены в один, сечением в кирпич. Такое решение вызвано необходимость сместить трубу к задней части печи для прохода стропил дома.

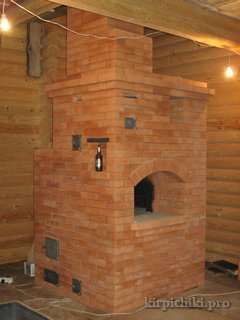

Печь готова, пробная топка "по-русски".

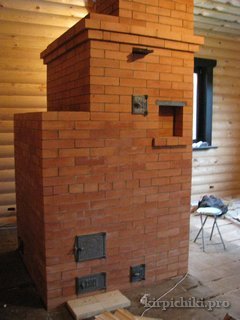

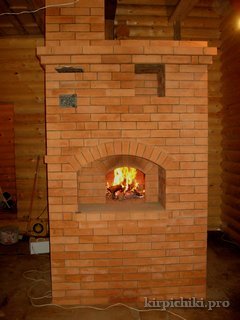

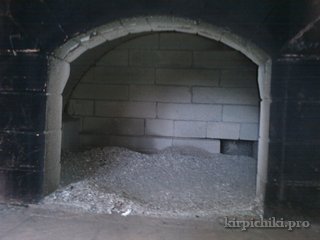

Печь в режиме эксплуатации. Сажа в горниле полностью выгорает.
